Трубопровод челночного клапана (часть 2) sy135c8i3k(us).1 13294033

Трубопровод челночного клапана (часть 2) sy135c8i3k(us).1 13294033

← Трубопровод челночного клапана (часть 1) sy135c8i3k(us).1 13294033 Кабина 10945044 →

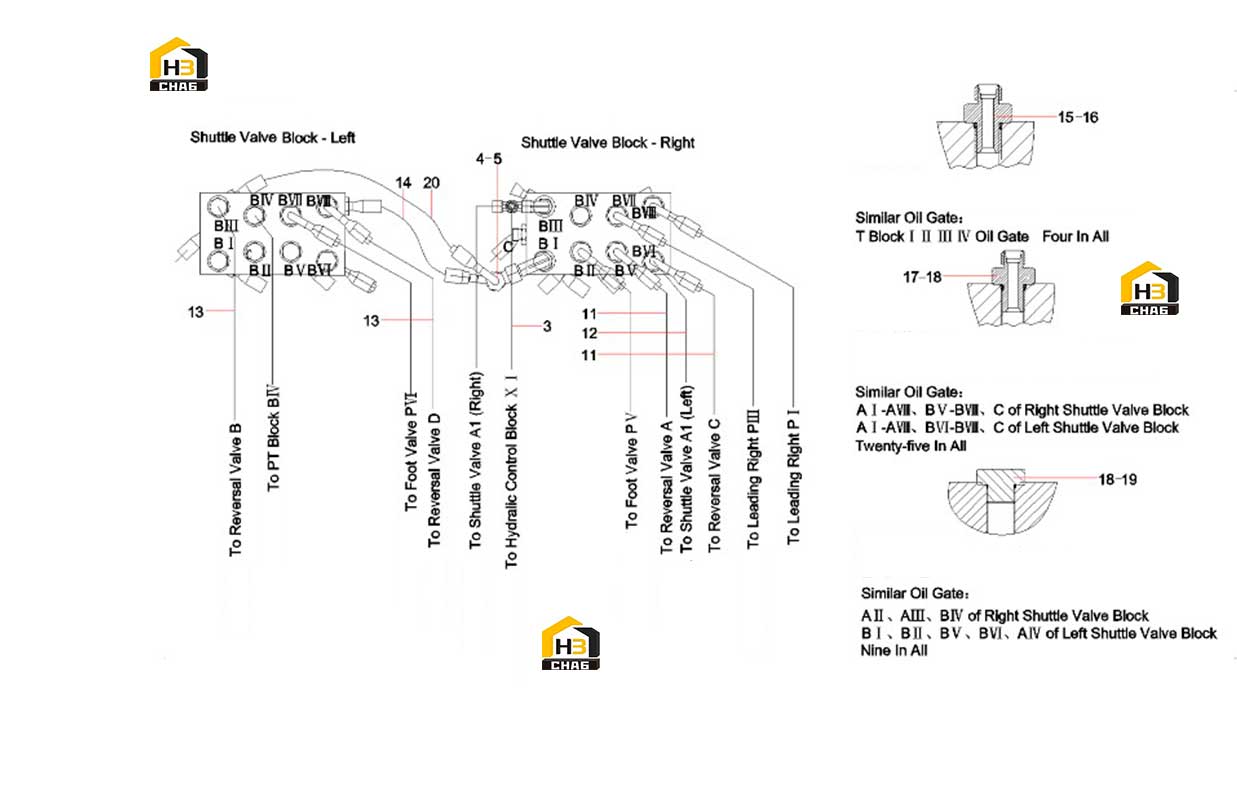

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:3
Наименование:Hose,rubber
Каталожный номер:21020054
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Connector, pipe
Каталожный номер:B210780001045
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Valve, shuttle, tee
Каталожный номер:B220400000169
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hydraulic Hose Assembly
Каталожный номер:B230103000872
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose, rubber
Каталожный номер:B230103001456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose
Каталожный номер:B230103004282
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose
Каталожный номер:B230103000983
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Connector
Каталожный номер:A820205000839
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:O-ring 10.9x2.3(JISB2401)
Каталожный номер:A230101000247
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Connector
Каталожный номер:A820205002652
Комплект:25
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:O-ring
Каталожный номер:B230101001197
Комплект:34
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Plug
Каталожный номер:A820205002653
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Hose, rubber
Каталожный номер:B230103000876
Комплект:1
Примечание:
