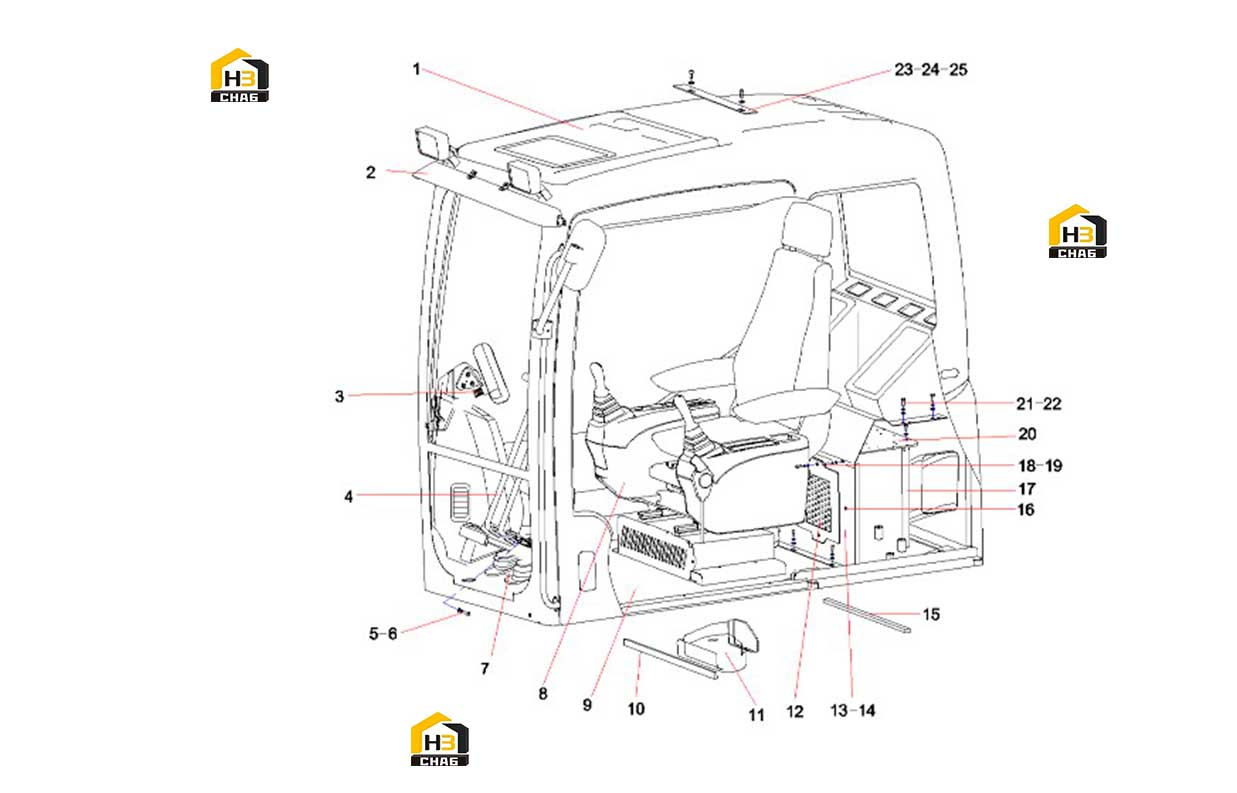

Кабина 10945044

← Трубопровод челночного клапана (часть 2) sy135c8i3k(us).1 13294033 Стекла кабины 60156703 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cab

Каталожный номер:60156703

Комплект:1

Примечание:

№ на схеме:2

Наименование:Visor, sun

Каталожный номер:10190853

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sleeve, rubber

Каталожный номер:A239900002142

Комплект:1

Примечание:

№ на схеме:4

Наименование:Running control mechanism

Каталожный номер:12934780

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:6

Примечание:

№ на схеме:6

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:7

Наименование:Gasket, foot valve

Каталожный номер:11937141

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seat and control console AS

Каталожный номер:11640080

Комплект:1

Примечание:

№ на схеме:9

Наименование:Support, bottom plate

Каталожный номер:10942679

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sponge, sealing, floor air outlet

Каталожный номер:10567493

Комплект:1

Примечание:

№ на схеме:11

Наименование:Passage, air, foot-blowing

Каталожный номер:A229900010630

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plate, cover, air, inner

Каталожный номер:10244287

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plate, vertical, lower left

Каталожный номер:10243510

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plate, vertical, lower right

Каталожный номер:10243522

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sponge, sealing, rear air outlet

Каталожный номер:10578270

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw, tapping

Каталожный номер:A210264000004

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rod, supporting

Каталожный номер:10253103

Комплект:3

Примечание:

№ на схеме:18

Наименование:Screw M6x30GB818

Каталожный номер:A210210000027

Комплект:6

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:24000632

Комплект:6

Примечание:

№ на схеме:20

Наименование:Plate, mounting, electrical

Каталожный номер:10253101

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw M8x16GB70.1

Каталожный номер:A210204000146

Комплект:16

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000633

Комплект:18

Примечание:

№ на схеме:23

Наименование:Alarm lamp rigid board

Каталожный номер:12092854

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:2

Примечание:
