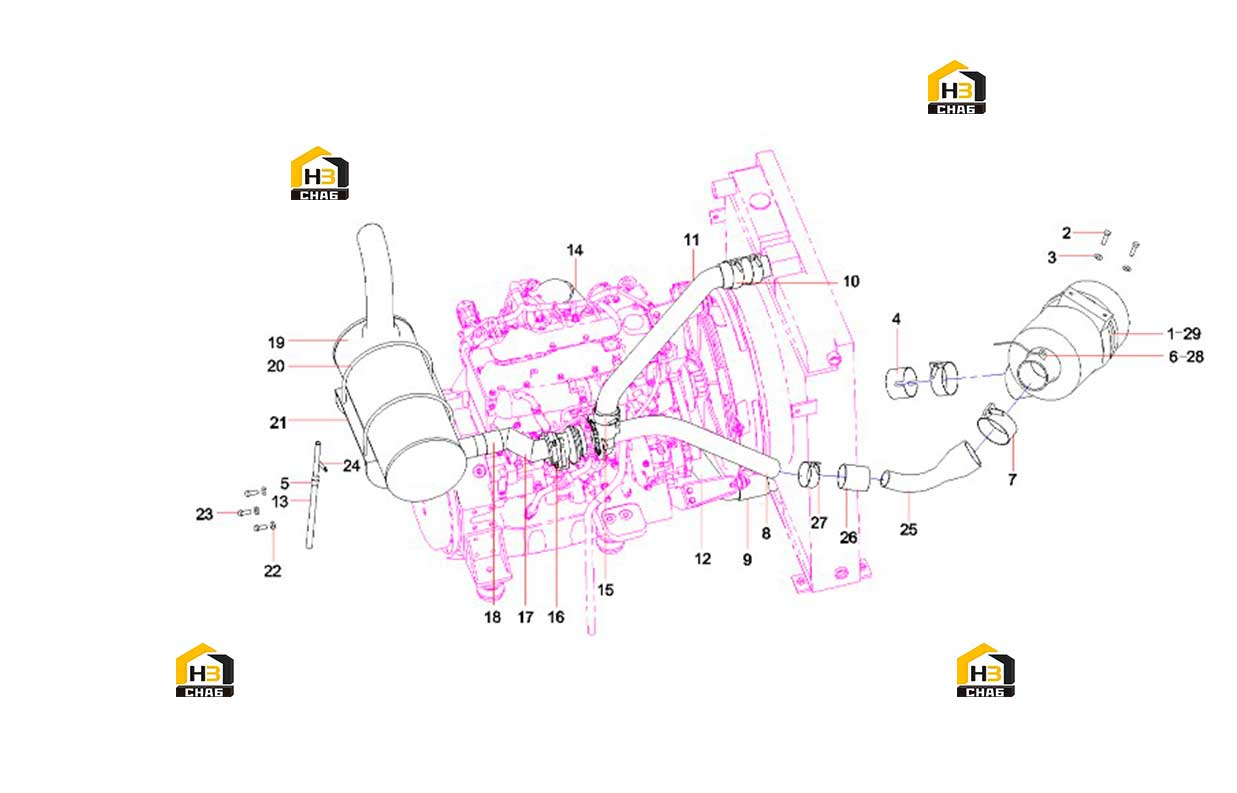

Система впуска и выпуска воздуха 10788797

← Система радиатора 10788276 Воздушный фильтр b222100000458 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air cleaner

Каталожный номер:B222100000458

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:60060565

Комплект:2

Примечание:

№ на схеме:4

Наименование:Strainer

Каталожный номер:10177023

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector, sensor,air filter

Каталожный номер:B229900003909

Комплект:1

Примечание:

№ на схеме:7

Наименование:Anchor ear, T-type

Каталожный номер:A229900002222

Комплект:2

Примечание:

№ на схеме:8

Наименование:air intake rubber hose

Каталожный номер:12339095

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose, rubber

Каталожный номер:10788287

Комплект:1

Примечание:

№ на схеме:10

Наименование:Anchor ear, T-type

Каталожный номер:B229900001059

Комплект:5

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:11185815

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pipe, steel, outlet

Каталожный номер:10788298

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose, Water (Inlet)

Каталожный номер:A820606020626

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose, rubber

Каталожный номер:10788285

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hoop $40-$60JB8870

Каталожный номер:A210855000024

Комплект:1

Примечание:

№ на схеме:16

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:11

Примечание:

№ на схеме:17

Наименование:Hose, Exhaust

Каталожный номер:10788304

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clamp

Каталожный номер:B210840000021

Комплект:1

Примечание:

№ на схеме:19

Наименование:Muffler GP

Каталожный номер:60018582

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt, U-type

Каталожный номер:10788284

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bracket

Каталожный номер:10788306

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:3

Примечание:

№ на схеме:23

Наименование:Screw M10x45GB70.1 10.9

Каталожный номер:A210204000364

Комплект:3

Примечание:

№ на схеме:24

Наименование:Clamp

Каталожный номер:10788305

Комплект:1

Примечание:

№ на схеме:25

Наименование:air intake rubber hose

Каталожный номер:12339107

Комплект:1

Примечание:

№ на схеме:26

Наименование:Tube AS

Каталожный номер:11370288

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hoop

Каталожный номер:A210855000012

Комплект:2

Примечание:

№ на схеме:28

Наименование:Sensor, pressure

Каталожный номер:60053691

Комплект:1

Примечание:

№ на схеме:29

Наименование:Clip, air cleaner

Каталожный номер:10181386

Комплект:1

Примечание:
