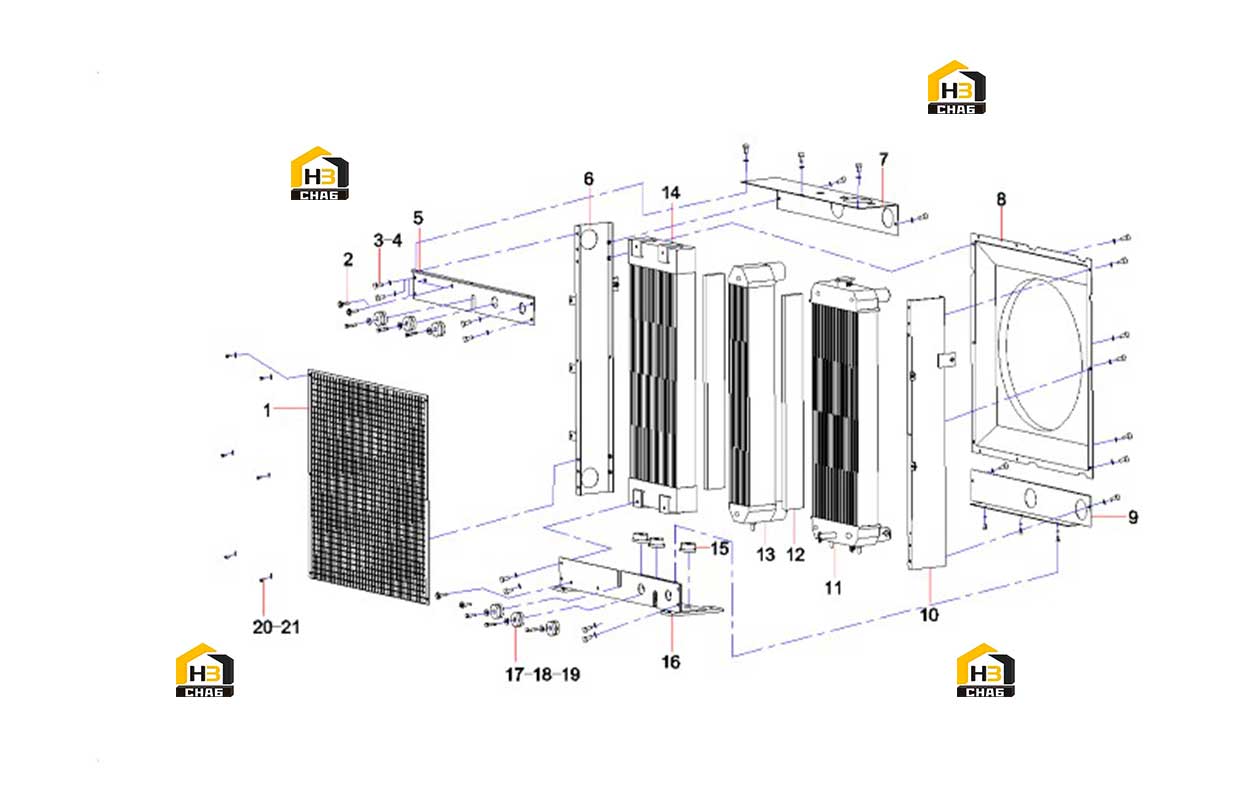

Система радиатора 10788276

← Система охлаждения 10788280 Система впуска и выпуска воздуха 10788797 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screen, dustproof

Каталожный номер:60185328

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt U281510250

Каталожный номер:60171095

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bolt M8x16GB5783

Каталожный номер:A210111000088

Комплект:18

Примечание:

№ на схеме:4

Наименование:Washer 8GB96.1

Каталожный номер:A210404000005

Комплект:18

Примечание:

№ на схеме:5

Наименование:Plate, lower, front

Каталожный номер:60185329

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plate, right

Каталожный номер:60185330

Комплект:1

Примечание:

№ на схеме:7

Наименование:Cover, upper

Каталожный номер:60185331

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cover, rear

Каталожный номер:60185332

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plate, upper, front

Каталожный номер:60185333

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plate, left

Каталожный номер:60185334

Комплект:1

Примечание:

№ на схеме:11

Наименование:Core, radiator

Каталожный номер:60123631

Комплект:1

Примечание:

№ на схеме:12

Наименование:Strip, sealing, rubber

Каталожный номер:60185335

Комплект:2

Примечание:

№ на схеме:13

Наименование:Core, intercooler

Каталожный номер:60123632

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plug, oil

Каталожный номер:60018581

Комплект:1

Примечание:

№ на схеме:15

Наименование:Gasket, rubber

Каталожный номер:60171098

Комплект:3

Примечание:

№ на схеме:16

Наименование:Plate, bottom

Каталожный номер:60185336

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring, seal

Каталожный номер:60171097

Комплект:6

Примечание:

№ на схеме:18

Наименование:Washer Y232111A10

Каталожный номер:60171094

Комплект:6

Примечание:

№ на схеме:19

Наименование:Bolt W313519500

Каталожный номер:60171096

Комплект:6

Примечание:

№ на схеме:20

Наименование:Bolt M6x12GB5783

Каталожный номер:A210111000389

Комплект:12

Примечание:

№ на схеме:21

Наименование:Washer 6GB96.1

Каталожный номер:A210404000009

Комплект:12

Примечание:
