Соединители 10790407

← Насос масляный 11139046 Кабина водителя sy135c8i3k.1.5a 13267288 →

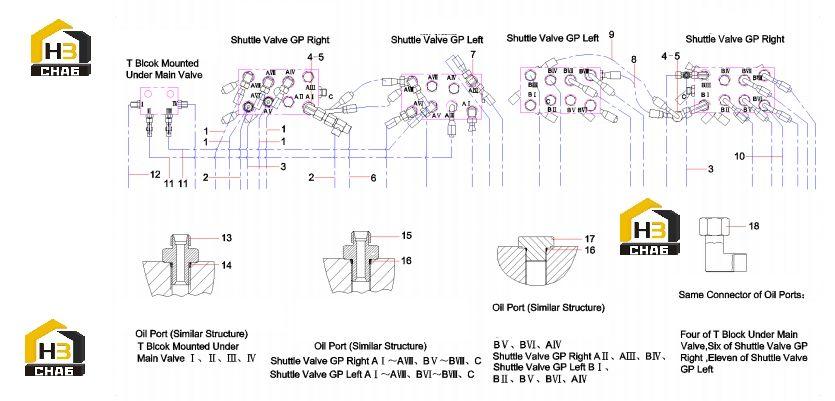

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:B230103000895

Комплект:4

Примечание:

№ на схеме:2

Наименование:Hose, rubber

Каталожный номер:B230103000671

Комплект:2

Примечание:

№ на схеме:3

Наименование:Hose,rubber

Каталожный номер:21020054

Комплект:2

Примечание:

№ на схеме:4

Наименование:Connector, pipe

Каталожный номер:B210780001045

Комплект:2

Примечание:

№ на схеме:5

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:B230103004133

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:5

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:B230103000983

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose, rubber

Каталожный номер:B230103000876

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose, rubber

Каталожный номер:B230103001456

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:A831213135000

Комплект:2

Примечание:

№ на схеме:12

Наименование:Hose, rubber

Каталожный номер:A831213050000

Комплект:1

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:A820205000839

Комплект:4

Примечание:

№ на схеме:14

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:4

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:A820205002652

Комплект:25

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:B230101001197

Комплект:34

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:A820205002653

Комплект:9

Примечание:

№ на схеме:18

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:21

Примечание:
