Насос масляный 11139046

← Трубопровод электромагнитного клапана 10946308 Соединители 10790407 →

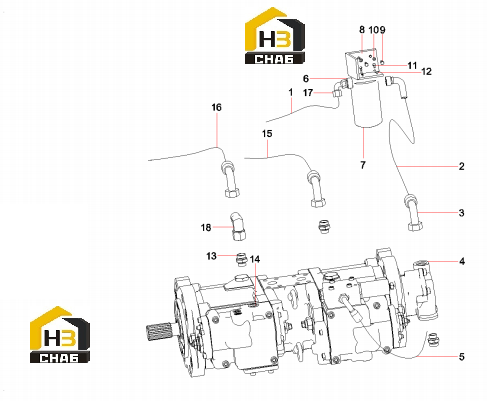

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:B230103001433

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose, rubber

Каталожный номер:B230103004058

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:A820205000941

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:B230103000808

Комплект:1

Примечание:

№ на схеме:6

Наименование:Connector, pipe

Каталожный номер:B210780000746

Комплект:2

Примечание:

№ на схеме:7

Наименование:Filter, oil

Каталожный номер:B229900000063

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bracket, pilot filter

Каталожный номер:A810102023065

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw M12x30GB70.1

Каталожный номер:A210204000021

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:2

Примечание:

№ на схеме:11

Наименование:Screw M8x12GB70.1 10.9

Каталожный номер:A210204000339

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:A820205000940

Комплект:4

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:4

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:B230103000939

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103000899

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:1

Примечание:
