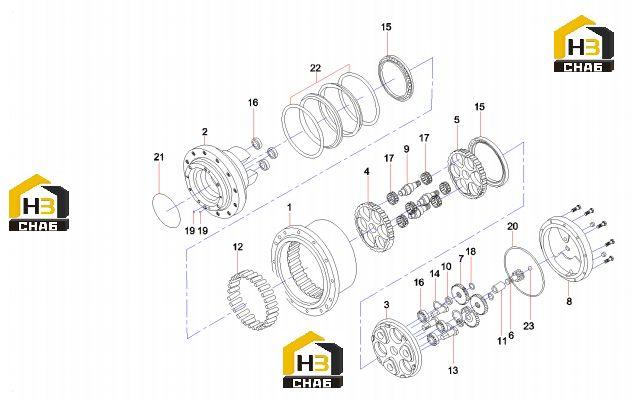

Комплектующие редуктора 60181552

← Клапан 60181553 Каток 11632477 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hub

Каталожный номер:60091776

Комплект:1

Примечание:

№ на схеме:2

Наименование:Spindle

Каталожный номер:60091785

Комплект:1

Примечание:

№ на схеме:3

Наименование:Flange, supporting

Каталожный номер:60091788

Комплект:1

Примечание:

№ на схеме:4

Наименование:Gear

Каталожный номер:60091737

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gear

Каталожный номер:60091738

Комплект:1

Примечание:

№ на схеме:6

Наименование:Gear, drive

Каталожный номер:60091742

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gear, spur

Каталожный номер:60091743

Комплект:3

Примечание:

№ на схеме:8

Наименование:Cover, end

Каталожный номер:60091763

Комплект:1

Примечание:

№ на схеме:9

Наименование:Crankshaft

Каталожный номер:60091781

Комплект:3

Примечание:

№ на схеме:10

Наименование:Plate, spacer

Каталожный номер:60091767

Комплект:3

Примечание:

№ на схеме:11

Наименование:Coupling, shaft

Каталожный номер:60091736

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pin

Каталожный номер:60091783

Комплект:24

Примечание:

№ на схеме:13

Наименование:Bolt, reamer

Каталожный номер:60091773

Комплект:3

Примечание:

№ на схеме:14

Наименование:Ring, snap

Каталожный номер:60091774

Комплект:3

Примечание:

№ на схеме:15

Наименование:Bearing, ball

Каталожный номер:60091733

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bearing, roller, tapered

Каталожный номер:60091735

Комплект:6

Примечание:

№ на схеме:17

Наименование:Bearing, needle

Каталожный номер:60091732

Комплект:6

Примечание:

№ на схеме:18

Наименование:Ring, snap

Каталожный номер:60091814

Комплект:3

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:60091798

Комплект:2

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:60091801

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:60091802

Комплект:1

Примечание:

№ на схеме:22

Наименование:Seal, oil

Каталожный номер:60091811

Комплект:2

Примечание:

№ на схеме:23

Наименование:Ball, steel

Каталожный номер:60038042

Комплект:5

Примечание:
