Клапан 60181553

← Комплектующие редуктора 60181553 Комплектующие редуктора 60181552 →

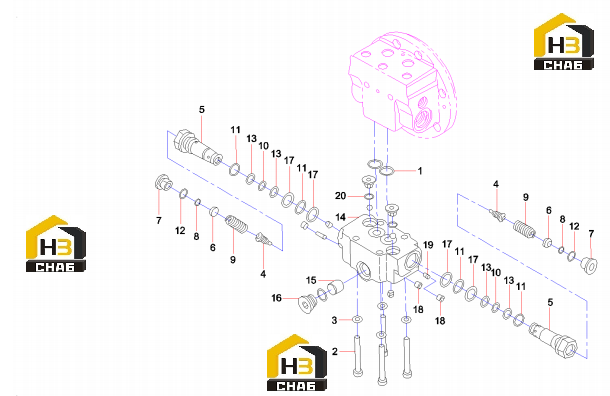

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:60038801

Комплект:3

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:60091777

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer, lock

Каталожный номер:60091764

Комплект:4

Примечание:

№ на схеме:4

Наименование:Valve

Каталожный номер:60091720

Комплект:2

Примечание:

№ на схеме:5

Наименование:Sleeve, shaft

Каталожный номер:60091791

Комплект:2

Примечание:

№ на схеме:6

Наименование:Retainer, spring

Каталожный номер:60091753

Комплект:2

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:60091760

Комплект:2

Примечание:

№ на схеме:8

Наименование:Gasket

Каталожный номер:60062353

Комплект:2

Примечание:

№ на схеме:9

Наименование:Spring

Каталожный номер:60091747

Комплект:2

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:60038799

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:60091797

Комплект:4

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:60038800

Комплект:4

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:60081994

Комплект:4

Примечание:

№ на схеме:14

Наименование:Pump body

Каталожный номер:60091711

Комплект:1

Примечание:

№ на схеме:15

Наименование:Piston

Каталожный номер:60081962

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plug, screw

Каталожный номер:60038495

Комплект:2

Примечание:

№ на схеме:17

Наименование:Ring, support

Каталожный номер:60091789

Комплект:4

Примечание:

№ на схеме:18

Наименование:Plug, screw

Каталожный номер:60038502

Комплект:11

Примечание:

№ на схеме:19

Наименование:Orifice

Каталожный номер:60091709

Комплект:2

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:60038798

Комплект:2

Примечание:
