Соединители трубопровода гидравлического 12918851

← Трубопровод гидравлической системы (часть2) 12918851 Насос плунжерный b220301000534 →

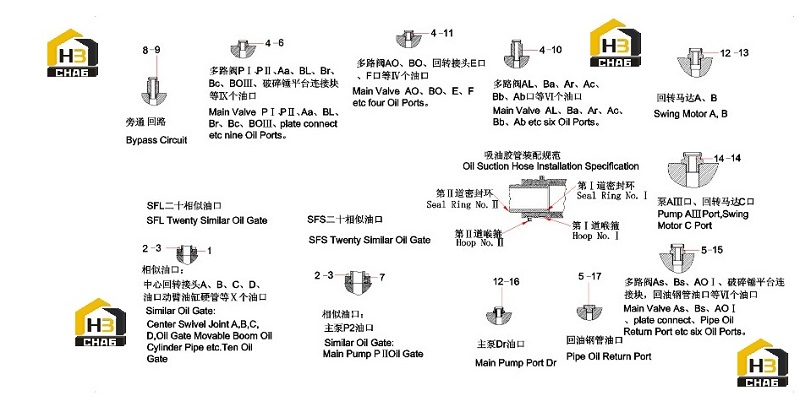

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Flange, split

Каталожный номер:B210780000696

Комплект:20

Примечание:

№ на схеме:2

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:52

Примечание:

№ на схеме:3

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:84

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:A820205002473

Комплект:18

Примечание:

№ на схеме:5

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:23

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:A820205002473

Комплект:18

Примечание:

№ на схеме:7

Наименование:Flange, split

Каталожный номер:B210780000007

Комплект:4

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:10227607

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:A820205002474

Комплект:6

Примечание:

№ на схеме:11

Наименование:Pipe connector

Каталожный номер:21002824

Комплект:4

Примечание:

№ на схеме:12

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:3

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:A820205000962

Комплект:2

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:A820205000942

Комплект:4

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:10165802

Комплект:5

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:A820205002280

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:A820205002351

Комплект:2

Примечание:
