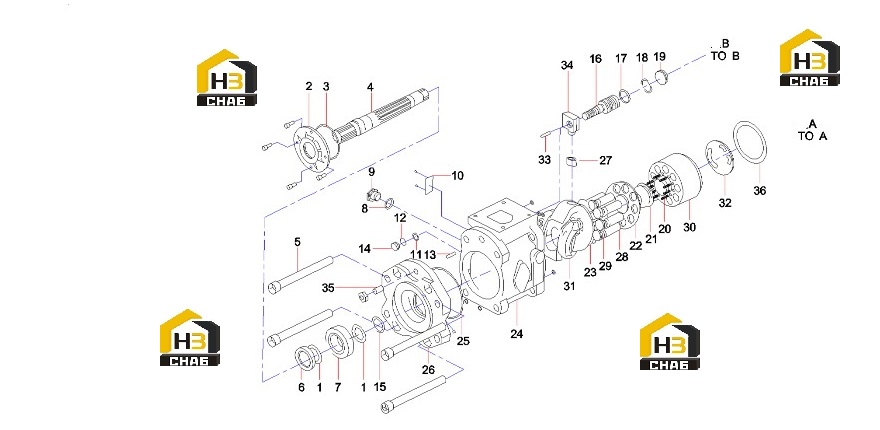

Насос плунжерный b220301000534

← Соединители трубопровода гидравлического 12918851 Комплектующие насоса плунжерного (часть1) b220301000534 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer, bearing

Каталожный номер:60038677

Комплект:4

Примечание:

№ на схеме:2

Наименование:Cover, oil seal

Каталожный номер:60038868

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:60038710

Комплект:1

Примечание:

№ на схеме:4

Наименование:Shaft, drive

Каталожный номер:60038589

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:60038567

Комплект:8

Примечание:

№ на схеме:6

Наименование:Seal, oil

Каталожный номер:60038865

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bearing, ball, cylindrical

Каталожный номер:60038136

Комплект:2

Примечание:

№ на схеме:8

Наименование:Seal, O-ring

Каталожный номер:60038714

Комплект:4

Примечание:

№ на схеме:9

Наименование:Plug, oil

Каталожный номер:60038653

Комплект:4

Примечание:

№ на схеме:10

Наименование:Nameplate

Каталожный номер:60100511

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal, O-ring

Каталожный номер:60038713

Комплект:2

Примечание:

№ на схеме:12

Наименование:Ring, retaining

Каталожный номер:60038280

Комплект:2

Примечание:

№ на схеме:13

Наименование:Pin, spring

Каталожный номер:60038260

Комплект:4

Примечание:

№ на схеме:14

Наименование:Post, bumping

Каталожный номер:60037948

Комплект:2

Примечание:

№ на схеме:15

Наименование:Ring, snap

Каталожный номер:60037945

Комплект:2

Примечание:

№ на схеме:16

Наименование:Plunger, servo

Каталожный номер:60038595

Комплект:2

Примечание:

№ на схеме:17

Наименование:Seal, O-ring

Каталожный номер:60038708

Комплект:2

Примечание:

№ на схеме:18

Наименование:Ring, retaining

Каталожный номер:60038279

Комплект:2

Примечание:

№ на схеме:19

Наименование:Post, bumping

Каталожный номер:60037947

Комплект:2

Примечание:

№ на схеме:20

Наименование:Spring, backward

Каталожный номер:60038383

Комплект:18

Примечание:

№ на схеме:21

Наименование:Sleeve, spherical

Каталожный номер:60038585

Комплект:2

Примечание:

№ на схеме:22

Наименование:Clamp

Каталожный номер:60038630

Комплект:2

Примечание:

№ на схеме:23

Наименование:Disc, slipper

Каталожный номер:60038379

Комплект:2

Примечание:

№ на схеме:24

Наименование:Pump body

Каталожный номер:60038053

Комплект:2

Примечание:

№ на схеме:25

Наименование:Seal, O-ring

Каталожный номер:60038707

Комплект:2

Примечание:

№ на схеме:26

Наименование:Support, swash plate

Каталожный номер:60038623

Комплект:2

Примечание:

№ на схеме:27

Наименование:Sleeve, incline

Каталожный номер:60082166

Комплект:2

Примечание:

№ на схеме:28

Наименование:Plunger

Каталожный номер:60082180

Комплект:18

Примечание:

№ на схеме:29

Наименование:Slipper

Каталожный номер:60082144

Комплект:18

Примечание:

№ на схеме:30

Наименование:Cylinder block

Каталожный номер:60082158

Комплект:2

Примечание:

№ на схеме:31

Наименование:Plate, swash

Каталожный номер:60082174

Комплект:2

Примечание:

№ на схеме:32

Наименование:Port Plate

Каталожный номер:60194419

Комплект:1

Примечание:

№ на схеме:33

Наименование:Pin

Каталожный номер:60208251

Комплект:2

Примечание:

№ на схеме:34

Наименование:Pin

Каталожный номер:60008549

Комплект:2

Примечание:

№ на схеме:35

Наименование:Stud

Каталожный номер:60008742

Комплект:2

Примечание:

№ на схеме:36

Наименование:O-ring

Каталожный номер:60208252

Комплект:2

Примечание:
