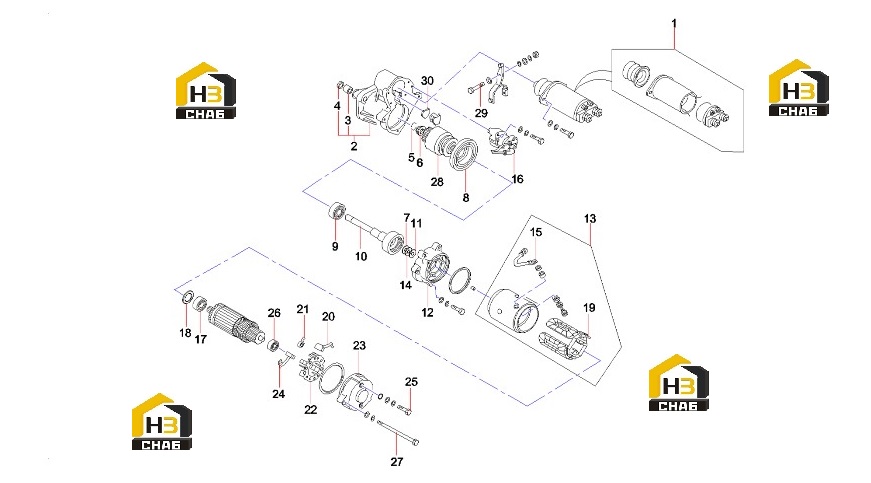

Система стартера 60041421

← Коллектор выпускной 60041430 Генератор 60041420 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Switch, starting

Каталожный номер:60009168

Комплект:1

Примечание:

№ на схеме:2

Наименование:Housing, pinion

Каталожный номер:60113929

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spacer, pinion housing

Каталожный номер:60113932

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover, pinion housing

Каталожный номер:60113931

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lock, retainer, pinion

Каталожный номер:60113819

Комплект:2

Примечание:

№ на схеме:6

Наименование:Baffle, pinion

Каталожный номер:60113818

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer, shaft, gear

Каталожный номер:60113923

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bracket, middle, motor, starting

Каталожный номер:60113934

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bearing, shaft, gear

Каталожный номер:60113808

Комплект:1

Примечание:

№ на схеме:10

Наименование:Shaft, gear

Каталожный номер:60113924

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer, shaft, gear

Каталожный номер:60113921

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bracket, rear, motor, starting

Каталожный номер:60113933

Комплект:1

Примечание:

№ на схеме:13

Наименование:Yoke, motor, starting

Каталожный номер:60113803

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer, shaft, gear

Каталожный номер:60113922

Комплект:1

Примечание:

№ на схеме:15

Наименование:Wire, lead, motor, starting

Каталожный номер:60113805

Комплект:1

Примечание:

№ на схеме:16

Наименование:Relay, motor, starting

Каталожный номер:60113963

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bearing, armature

Каталожный номер:60113811

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer, armature

Каталожный номер:60113829

Комплект:1

Примечание:

№ на схеме:19

Наименование:Field coil, motor, starting

Каталожный номер:60113978

Комплект:1

Примечание:

№ на схеме:20

Наименование:Brush, carbon

Каталожный номер:60009172

Комплект:2

Примечание:

№ на схеме:21

Наименование:Spring, brush seat

Каталожный номер:60113927

Комплект:4

Примечание:

№ на схеме:22

Наименование:Seat, brush

Каталожный номер:60113925

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cover, rear, motor, starting

Каталожный номер:60113928

Комплект:1

Примечание:

№ на схеме:24

Наименование:Brush, carbon, negative

Каталожный номер:60009169

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:60113868

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bearing, armature

Каталожный номер:60113810

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:60113897

Комплект:2

Примечание:

№ на схеме:28

Наименование:Pinion, clutch, motor, starting

Каталожный номер:60113817

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pin, shift lever

Каталожный номер:60113920

Комплект:1

Примечание:

№ на схеме:30

Наименование:Gasket

Каталожный номер:60113930

Комплект:1

Примечание:
