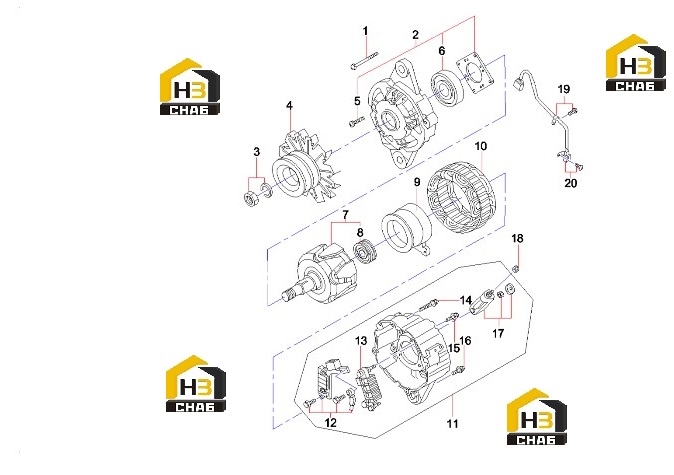

Генератор 60041420

← Система стартера 60041421 Крепление стартера и генератора 60041407 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:60113890

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover GP, front, alternator

Каталожный номер:60113802

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:60113877

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pulley, alternator

Каталожный номер:60113842

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:60113869

Комплект:4

Примечание:

№ на схеме:6

Наименование:Bearing, rotor, alternator

Каталожный номер:60113807

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rotor, alternator

Каталожный номер:60113982

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bearing, rotor, alternator

Каталожный номер:60113806

Комплект:1

Примечание:

№ на схеме:9

Наименование:Coil, rotor, alternator

Каталожный номер:60113972

Комплект:1

Примечание:

№ на схеме:10

Наименование:Stator, alternator

Каталожный номер:60113981

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cover GP, rear, alternator

Каталожный номер:60113841

Комплект:1

Примечание:

№ на схеме:12

Наименование:Regulator, voltage

Каталожный номер:B249900001150

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rectifier

Каталожный номер:B240500000014

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:60113871

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:60113872

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:60113870

Комплект:1

Примечание:

№ на схеме:17

Наименование:Amperite terminal GP, alternator

Каталожный номер:60113968

Комплект:1

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:60113875

Комплект:1

Примечание:

№ на схеме:19

Наименование:Clip, wire, alternator

Каталожный номер:60113971

Комплект:1

Примечание:

№ на схеме:20

Наименование:Brush terminal, alternator

Каталожный номер:60113967

Комплект:1

Примечание:
