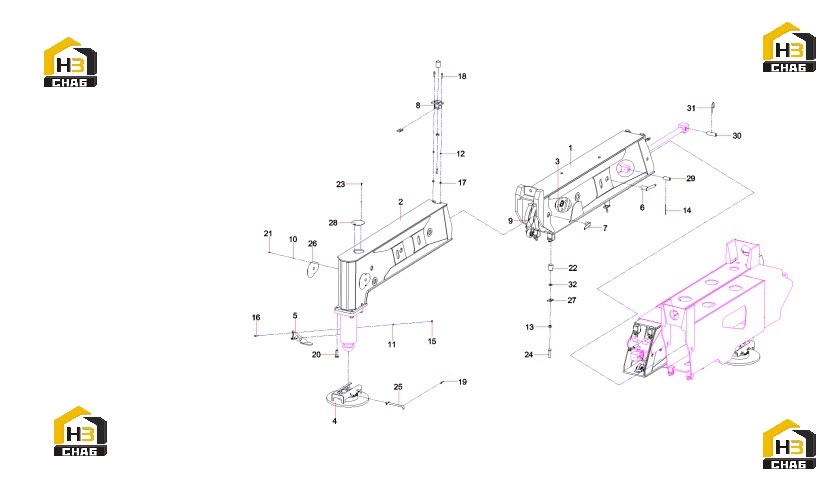

Узел задней подвижной выносной опоры sym5463 13274755

← Опора выносная A810312000264 Механизм телескопический выносной опоры sym546 13274776 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Grade i moveable outrigger assembly SYM5

Каталожный номер:13274760

Комплект:2

Примечание:

№ на схеме:2

Наименование:Secondary movable outrigger assembly SYM

Каталожный номер:13386358

Комплект:2

Примечание:

№ на схеме:3

Наименование:Telescopic mechanism of outrigger SYM546

Каталожный номер:13274776

Комплект:2

Примечание:

№ на схеме:4

Наименование:Support foot tray SYM5454JW.3.5A.1.4

Каталожный номер:12537191

Комплект:2

Примечание:

№ на схеме:5

Наименование:Supporting welding parts of support foot

Каталожный номер:12537193

Комплект:2

Примечание:

№ на схеме:6

Наименование:Inserted pin SYM5403JW.3.2A.33

Каталожный номер:13114414

Комплект:2

Примечание:

№ на схеме:7

Наименование:Fixed pin SYM5454JW.3.5A.1.9

Каталожный номер:12536667

Комплект:2

Примечание:

№ на схеме:8

Наименование:Seat, adjustment block

Каталожный номер:11203927

Комплект:2

Примечание:

№ на схеме:9

Наименование:Mount Assembly

Каталожный номер:12313914

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210401000016

Комплект:12

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:A210307000005

Комплект:14

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:A210501000067

Комплект:4

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000025

Комплект:4

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:A210204000024

Комплект:4

Примечание:

№ на схеме:19

Наименование:Pin

Каталожный номер:10024507

Комплект:8

Примечание:

№ на схеме:20

Наименование:Screw M24x65 GB70.1 10.9

Каталожный номер:A210204000094

Комплект:8

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000078

Комплект:8

Примечание:

№ на схеме:22

Наименование:Wear Pad, Adjustable

Каталожный номер:10024396

Комплект:14

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000080

Комплект:4

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:60150334

Комплект:14

Примечание:

№ на схеме:25

Наименование:Pin, Dowel

Каталожный номер:10641625

Комплект:4

Примечание:

№ на схеме:26

Наименование:Cover plate SYM5453JW.3.5.1-1

Каталожный номер:12631387

Комплект:4

Примечание:

№ на схеме:27

Наименование:Plate, Threaded

Каталожный номер:10856557

Комплект:14

Примечание:

№ на схеме:28

Наименование:Cover plate SYM5454JW.3.5.1-3

Каталожный номер:12256921

Комплект:2

Примечание:

№ на схеме:29

Наименование:Pin

Каталожный номер:11777774

Комплект:4

Примечание:

№ на схеме:30

Наименование:Pin

Каталожный номер:10024394

Комплект:2

Примечание:

№ на схеме:31

Наименование:Pin

Каталожный номер:10024393

Комплект:2

Примечание:

№ на схеме:32

Наименование:Adjusting seat board SYM5463JD3.3.5.1-1

Каталожный номер:13708128

Комплект:14

Примечание:
