Механизм телескопический выносной опоры sym546 13274776

Механизм телескопический выносной опоры sym546 13274776

← Узел задней подвижной выносной опоры sym5463 13274755 Узел шкива 11498365 →

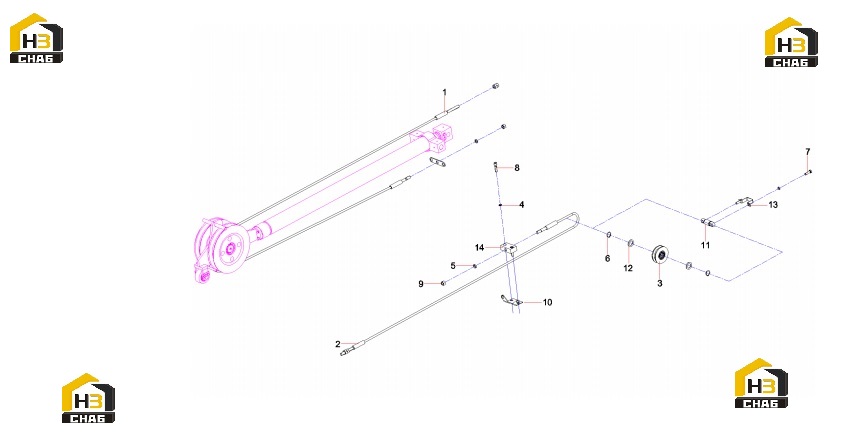

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cantilever rope of outrigger SYM5463JD3
Каталожный номер:13274778
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Wire rope SYM5463JD3.3.5A.1.3.2
Каталожный номер:13274780
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Sheave Assembly
Каталожный номер:11498365
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210401000002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210401000004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Ring, Snap
Каталожный номер:A210414000006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:A210111000040
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw
Каталожный номер:A210204000025
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut
Каталожный номер:A210307000040
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Steel tube fixd rack SYM5454JW.3.5.1.3A
Каталожный номер:14071290
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Shaft, fixed
Каталожный номер:10024070
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Ring, retainer
Каталожный номер:10024072
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Safety latch
Каталожный номер:10699405
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Block, connection
Каталожный номер:10183038
Комплект:1
Примечание:
