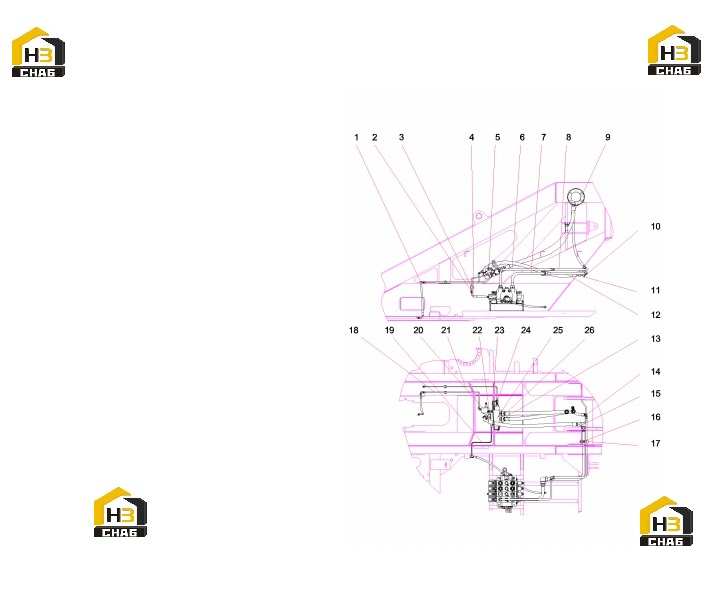

Узел трубопроводный телескопической системы 13462827

← Узел трубопроводный стрелы 12638253 Клапан предохранительный 12229817 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose, rubber

Каталожный номер:B230103000475

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fitting, Adapter

Каталожный номер:24004634

Комплект:3

Примечание:

№ на схеме:3

Наименование:Clamp, Tube, Single

Каталожный номер:A229900002415

Комплект:3

Примечание:

№ на схеме:4

Наименование:Rubber hose 2SN08-DK0L-DK0L90-1100

Каталожный номер:B230103000463

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rubber Hose

Каталожный номер:21004041

Комплект:1

Примечание:

№ на схеме:6

Наименование:Steel tube assembly

Каталожный номер:14078925

Комплект:1

Примечание:

№ на схеме:7

Наименование:Steel tube assembly

Каталожный номер:14078929

Комплект:1

Примечание:

№ на схеме:8

Наименование:Steel tube assembly

Каталожный номер:14078927

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rubber Hose

Каталожный номер:B230103003667

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nut

Каталожный номер:60202487

Комплект:10

Примечание:

№ на схеме:11

Наименование:Clamp, Tube, Single

Каталожный номер:21016826

Комплект:1

Примечание:

№ на схеме:12

Наименование:Steel tube assembly

Каталожный номер:14078931

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rubber Hose

Каталожный номер:B230103004313

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fitting, Elbow

Каталожный номер:21011137

Комплект:2

Примечание:

№ на схеме:15

Наименование:Fitting, Elbow

Каталожный номер:B210780001241

Комплект:3

Примечание:

№ на схеме:16

Наименование:Clamp, Tube, Single

Каталожный номер:A229900002040

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clamp, tube, single

Каталожный номер:60165334

Комплект:1

Примечание:

№ на схеме:18

Наименование:steel tube assembly STC750S-D5.4.3.6

Каталожный номер:13460630

Комплект:1

Примечание:

№ на схеме:19

Наименование:steel tube assembly STC750S-D5.4.3.1

Каталожный номер:13460653

Комплект:1

Примечание:

№ на схеме:20

Наименование:Relief Valve Assembly

Каталожный номер:12229817

Комплект:1

Примечание:

№ на схеме:21

Наименование:Steel tube assembly STC750S-D5.4.3.5

Каталожный номер:13460609

Комплект:1

Примечание:

№ на схеме:22

Наименование:Fitting, elbow

Каталожный номер:B210780000636

Комплект:5

Примечание:

№ на схеме:23

Наименование:Steel tube assembly STC750S-D5.4.3.4

Каталожный номер:13460606

Комплект:1

Примечание:

№ на схеме:24

Наименование:Fitting, Tee

Каталожный номер:B210780000015

Комплект:1

Примечание:

№ на схеме:25

Наименование:Valve Assembly, Sequence, Telescope

Каталожный номер:13023927

Комплект:1

Примечание:

№ на схеме:26

Наименование:Rubber Hose 4SP25-DKOS-1300

Каталожный номер:B230103003349

Комплект:1

Примечание:
