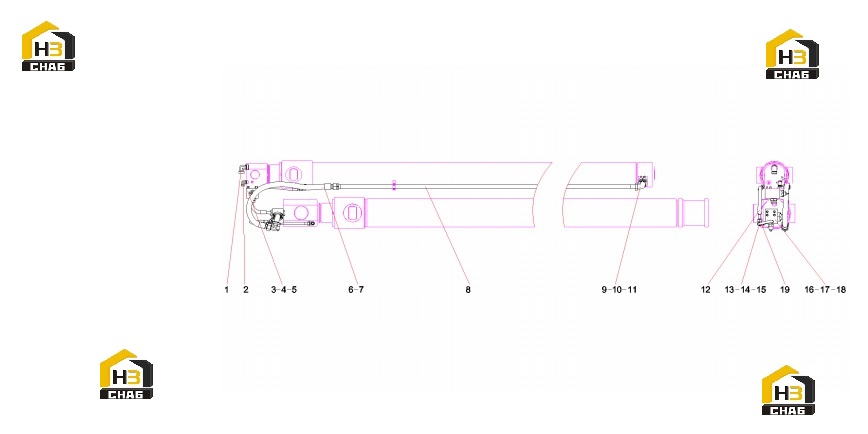

Узел трубопроводный стрелы 12638253

← Поршень плунжерного мотора 11550766 Узел трубопроводный телескопической системы 13462827 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fitting, Elbow

Каталожный номер:A229900002816

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fitting, Adapter

Каталожный номер:B210780000131

Комплект:3

Примечание:

№ на схеме:3

Наименование:Valve Assembly, Counterbalance, Telescope Cylinder

Каталожный номер:60147102

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:A210204000029

Комплект:6

Примечание:

№ на схеме:5

Наименование:Fitting, Adapter

Каталожный номер:A229900006484

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose Assembly

Каталожный номер:B230103003583

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fitting, Elbow

Каталожный номер:B210780001241

Комплект:1

Примечание:

№ на схеме:8

Наименование:Steel tube assembly STC750S-D5.4.6.2

Каталожный номер:13460377

Комплект:1

Примечание:

№ на схеме:9

Наименование:Fitting, Elbow

Каталожный номер:A229900003567

Комплект:2

Примечание:

№ на схеме:10

Наименование:Flange, Split

Каталожный номер:B210780000004

Комплект:4

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210204000024

Комплект:8

Примечание:

№ на схеме:12

Наименование:Hose Assembly 2SN16-DKOL-DKOL90-650 Q/S

Каталожный номер:B230103000394

Комплект:1

Примечание:

№ на схеме:13

Наименование:Fitting, Tee

Каталожный номер:A229900002928

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rubber hose 2SN08-DKOL-300

Каталожный номер:B230103000445

Комплект:1

Примечание:

№ на схеме:15

Наименование:Tube Assembly

Каталожный номер:11301846

Комплект:1

Примечание:

№ на схеме:16

Наименование:Valve Assembly, Counterbalance

Каталожный номер:B220401001201

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:A210204000302

Комплект:4

Примечание:

№ на схеме:18

Наименование:Fitting, Adapter

Каталожный номер:B210780000733

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fitting, Elbow

Каталожный номер:B210780001310

Комплект:3

Примечание:
