Узел регулирующего клапана 13502379

← Трубопровод гидравлический stc800s-d2c.4.8 13502974 (часть 2) Клапан stc1000.4 12767296 →

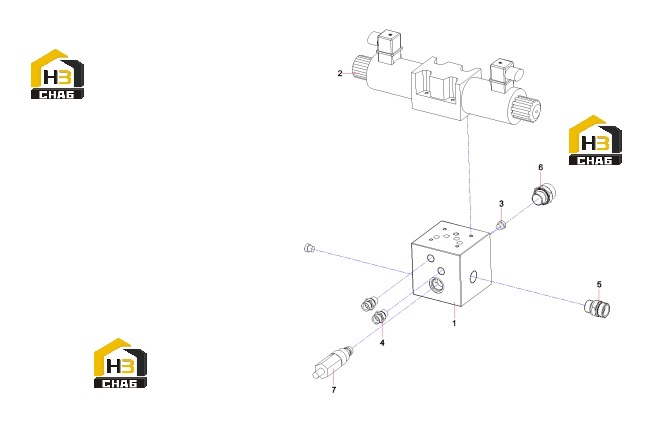

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Master control valve block STC800S.D2C.4

Каталожный номер:13502309

Комплект:1

Примечание:

№ на схеме:2

Наименование:Valve, reversal, electromagnetic

Каталожный номер:60275756

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plug

Каталожный номер:A229900002606

Комплект:2

Примечание:

№ на схеме:4

Наименование:Fitting, adapter

Каталожный номер:B210780000036

Комплект:2

Примечание:

№ на схеме:5

Наименование:Fitting, Adapter

Каталожный номер:B210780000131

Комплект:1

Примечание:

№ на схеме:6

Наименование:Fitting, Adapter

Каталожный номер:B210780000712

Комплект:1

Примечание:

№ на схеме:7

Наименование:Valve, Relief

Каталожный номер:B220400000217

Комплект:1

Примечание:
