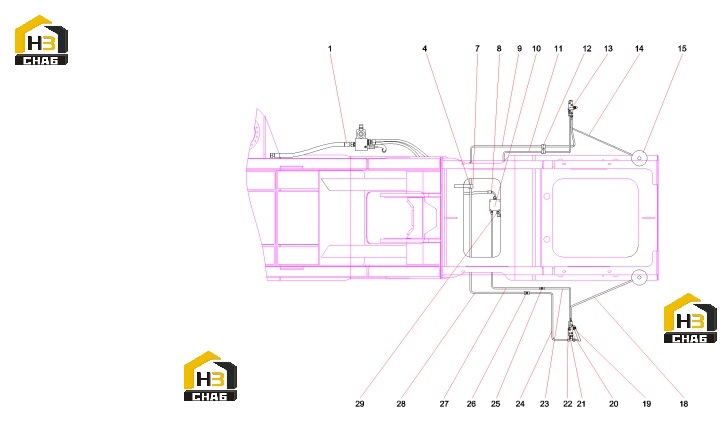

Трубопровод гидравлический stc800s-d2c.4.8 13502974 (часть 2)

← Трубопровод гидравлический stc800s-d2c.4.8 13502974 (часть 1) Узел регулирующего клапана 13502379 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose, rubber

Каталожный номер:B230103005623

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:60202487

Комплект:6

Примечание:

№ на схеме:7

Наименование:Clamp, Tube, Single

Каталожный номер:B210851000001

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hose, rubber

Каталожный номер:B230103000467

Комплект:1

Примечание:

№ на схеме:9

Наименование:Steel tube assembly STC800S.D2C.4.8.8

Каталожный номер:13502810

Комплект:1

Примечание:

№ на схеме:10

Наименование:Valve, Synchronous

Каталожный номер:21011334

Комплект:1

Примечание:

№ на схеме:11

Наименование:Steel tube assembly STC800S.D2C.4.8.9

Каталожный номер:13502829

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp, Tube, Single

Каталожный номер:A229900002415

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hose Assembly 2SN8-DKOL-550 Q/SY1102

Каталожный номер:B230103000450

Комплект:1

Примечание:

№ на схеме:14

Наименование:Steel tube assembly STC800S.D2C.4.8.2

Каталожный номер:13502616

Комплект:1

Примечание:

№ на схеме:15

Наименование:Accumulator

Каталожный номер:B229900000084

Комплект:2

Примечание:

№ на схеме:18

Наименование:Steel tube assembly STC800S.D2C.4.8.3

Каталожный номер:13502682

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose Assembly

Каталожный номер:B230103000122

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bi-directional hydraulic lock STC1000.4

Каталожный номер:12767296

Комплект:2

Примечание:

№ на схеме:21

Наименование:Fitting, elbow

Каталожный номер:B210780000636

Комплект:7

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000085

Комплект:2

Примечание:

№ на схеме:23

Наименование:Steel tube assembly STC800S.D2C.4.8.7

Каталожный номер:13502805

Комплект:1

Примечание:

№ на схеме:24

Наименование:Steel tube assembly STC800S.D2C.4.8.5

Каталожный номер:13502763

Комплект:1

Примечание:

№ на схеме:25

Наименование:Fitting, Adapter

Каталожный номер:24004634

Комплект:1

Примечание:

№ на схеме:26

Наименование:Steel tube assembly STC800S.D2C.4.8.4

Каталожный номер:13502727

Комплект:1

Примечание:

№ на схеме:27

Наименование:Steel tube assembly STC800S.D2C.4.8.6

Каталожный номер:13502800

Комплект:1

Примечание:

№ на схеме:28

Наименование:Fitting, Adapter

Каталожный номер:21008727

Комплект:2

Примечание:

№ на схеме:29

Наименование:Fitting, adapter

Каталожный номер:B210780000036

Комплект:5

Примечание:
