Цилиндр рулевой zxsym5600j.5.3.1 12002027

← Цилиндр демпфирующий zxsym5600j.5.3.3 11999856 Цилиндр рулевой zxsym5600j.5.3.2 12002058 →

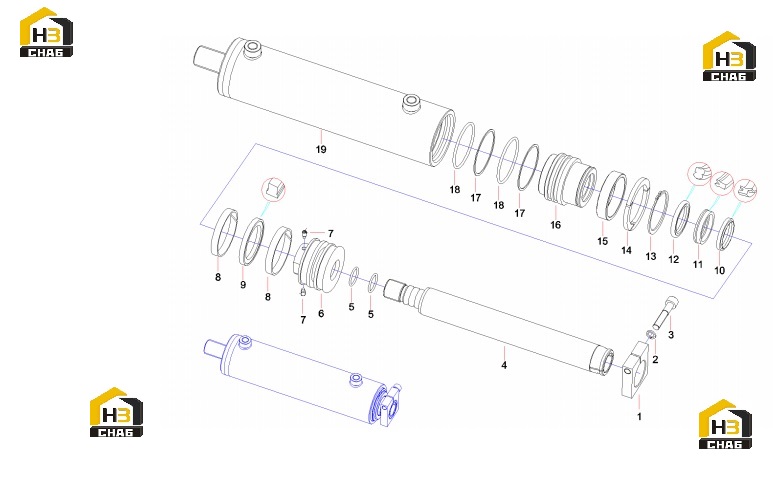

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Thimble ZXSYM5600J.5.3.1-1

Каталожный номер:12002171

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210401000001

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M10x50 GB70.1

Каталожный номер:A210204000010

Комплект:1

Примечание:

№ на схеме:4

Наименование:Piston Rod HG070M040M0348-1

Каталожный номер:12002167

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:A210609000032

Комплект:2

Примечание:

№ на схеме:6

Наименование:Piston

Каталожный номер:12002168

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:24000485

Комплект:2

Примечание:

№ на схеме:8

Наименование:Backup Ring

Каталожный номер:B230101000110

Комплект:2

Примечание:

№ на схеме:9

Наименование:Ring, seal, OK

Каталожный номер:B230101000191

Комплект:1

Примечание:

№ на схеме:10

Наименование:PWD dust ring 40x48x5x5.8

Каталожный номер:B230101001517

Комплект:1

Примечание:

№ на схеме:11

Наименование:BS seal ring 40x50x10

Каталожный номер:B230101000079

Комплект:1

Примечание:

№ на схеме:12

Наименование:GS seal ring 40x55.1 x6.3

Каталожный номер:B230101001518

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring, Retaining

Каталожный номер:A210414000032

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clamp ring

Каталожный номер:12002169

Комплект:1

Примечание:

№ на схеме:15

Наименование:Snap ring retainer sleeve

Каталожный номер:12002170

Комплект:1

Примечание:

№ на схеме:16

Наименование:Guide Sleeve

Каталожный номер:12002165

Комплект:1

Примечание:

№ на схеме:17

Наименование:Snap Ring

Каталожный номер:B229900002322

Комплект:2

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:B230101001396

Комплект:2

Примечание:

№ на схеме:19

Наименование:Cylinder assem.

Каталожный номер:12002173

Комплект:1

Примечание:
