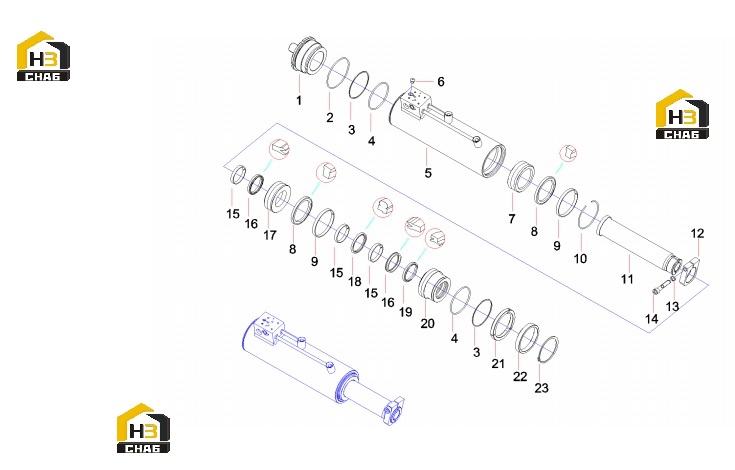

Цилиндр демпфирующий zxsym5600j.5.3.3 11999856

← Блок клапана демпфирующего sym5722j.7.4 12811946 Цилиндр рулевой zxsym5600j.5.3.1 12002027 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ZXSYM5600J.5.3.3-7

Каталожный номер:12003693

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring 95x3.55 GB3452.1

Каталожный номер:A210609000088

Комплект:1

Примечание:

№ на схеме:3

Наименование:Retaining ring

Каталожный номер:10250784

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:A210609000166

Комплект:2

Примечание:

№ на схеме:5

Наименование:Cylinder GP

Каталожный номер:12003694

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plug, Screw

Каталожный номер:B210399000003

Комплект:1

Примечание:

№ на схеме:7

Наименование:Piston

Каталожный номер:12003691

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal

Каталожный номер:B230101000134

Комплект:2

Примечание:

№ на схеме:9

Наименование:Guide ring

Каталожный номер:B230101000113

Комплект:2

Примечание:

№ на схеме:10

Наименование:Ring, Snap

Каталожный номер:A210417000105

Комплект:1

Примечание:

№ на схеме:11

Наименование:HG090Z050M0375-1

Каталожный номер:12003687

Комплект:1

Примечание:

№ на схеме:12

Наименование:Thimble ZXSYM5600J.5.3.3-1

Каталожный номер:12003690

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210401000001

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:A210204000012

Комплект:1

Примечание:

№ на схеме:15

Наименование:Backup Ring

Каталожный номер:B230101000384

Комплект:1

Примечание:

№ на схеме:16

Наименование:Seal, ZBR

Каталожный номер:B230101001951

Комплект:2

Примечание:

№ на схеме:17

Наименование:Piston

Каталожный номер:12003692

Комплект:1

Примечание:

№ на схеме:18

Наименование:Seal

Каталожный номер:A880806030136

Комплект:1

Примечание:

№ на схеме:19

Наименование:Seal, Dust

Каталожный номер:A880808070040

Комплект:1

Примечание:

№ на схеме:20

Наименование:Guide sleeve

Каталожный номер:12003685

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clamp ring

Каталожный номер:12003688

Комплект:1

Примечание:

№ на схеме:22

Наименование:Retainer ring,clamp ring

Каталожный номер:12003689

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring, Snap

Каталожный номер:A210414000009

Комплект:1

Примечание:
