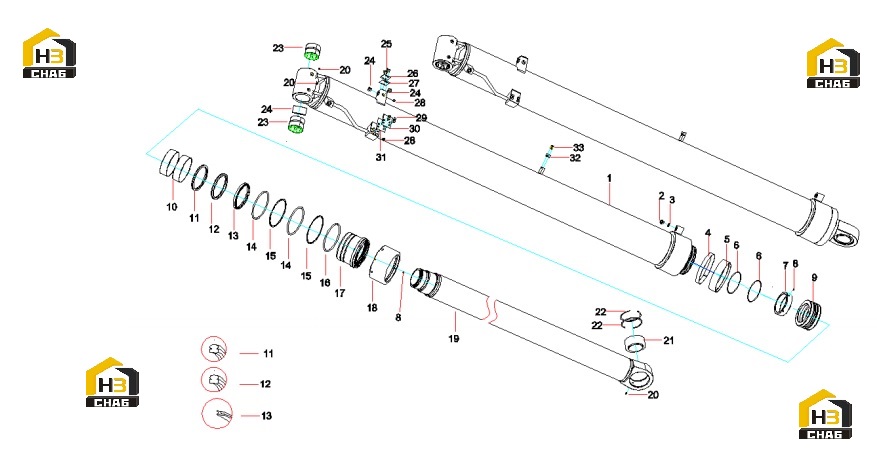

Цилиндр подъема стрелы 13329905

← Платформа поворотная stc800s-d2c.2 13501697 Механизм подъемный a1105.2.2 12278623 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Barrel Assembly

Каталожный номер:13784193

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plug, Screw

Каталожный номер:A210333000013

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 27JB982

Каталожный номер:A210434000013

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ring, Wear

Каталожный номер:A880803040015

Комплект:1

Примечание:

№ на схеме:5

Наименование:Seal

Каталожный номер:13789194

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring 190x5.3 GB3452.1

Каталожный номер:A210609000260

Комплект:2

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:12492302

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:A210208000008

Комплект:2

Примечание:

№ на схеме:9

Наименование:Piston

Каталожный номер:13784190

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bushing

Каталожный номер:13537241

Комплект:2

Примечание:

№ на схеме:11

Наименование:Seal, GSJ

Каталожный номер:13599593

Комплект:1

Примечание:

№ на схеме:12

Наименование:Seal

Каталожный номер:60319805

Комплект:1

Примечание:

№ на схеме:13

Наименование:Seal, Dust

Каталожный номер:60319802

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:A210609000219

Комплект:2

Примечание:

№ на схеме:15

Наименование:Ring, Snap

Каталожный номер:10882547

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:60012339

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sleeve, Guide

Каталожный номер:13784187

Комплект:1

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:13784191

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rod Assembly

Каталожный номер:10882563

Комплект:1

Примечание:

№ на схеме:20

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:3

Примечание:

№ на схеме:21

Наименование:Bearing

Каталожный номер:A210612000027

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring, Snap

Каталожный номер:A210416000013

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bearing

Каталожный номер:13329780

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bushing, Spacer

Каталожный номер:13784254

Комплект:1

Примечание:

№ на схеме:25

Наименование:Plug, Screw

Каталожный номер:B210780000799

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:A210111000125

Комплект:4

Примечание:

№ на схеме:27

Наименование:Plate, Guard

Каталожный номер:10198388

Комплект:1

Примечание:

№ на схеме:28

Наименование:Cushion, Guard

Каталожный номер:10198389

Комплект:1

Примечание:

№ на схеме:29

Наименование:Plug, screw

Каталожный номер:B210780000164

Комплект:2

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:A880801020006

Комплект:4

Примечание:

№ на схеме:31

Наименование:Plate, Guard

Каталожный номер:11596549

Комплект:1

Примечание:

№ на схеме:32

Наименование:Cushion, Guard

Каталожный номер:11596541

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw

Каталожный номер:A210204000162

Комплект:2

Примечание:
