Механизм подъемный a1105.2.2 12278623

Механизм подъемный a1105.2.2 12278623

← Цилиндр подъема стрелы 13329905 Держатель и зажим a219900000037 →

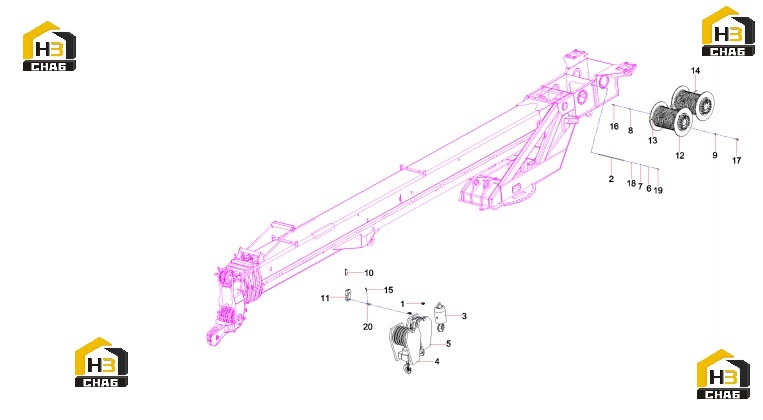

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clamp
Каталожный номер:A219900000037
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bar, Tie
Каталожный номер:13835789
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Overhaul Ball
Каталожный номер:11140142
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hook Block
Каталожный номер:10663947
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hook block GP
Каталожный номер:10680651
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:A210405000007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:A210401000002
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:A210401000006
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Wedge
Каталожный номер:21006584
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Socket, Wedge
Каталожный номер:21006591
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hoist Drive Assembly
Каталожный номер:60012675
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Wire Rope
Каталожный номер:13371484
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Wire Rope
Каталожный номер:13371516
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Clip
Каталожный номер:A829900002661
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bolt
Каталожный номер:A210111000204
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt
Каталожный номер:A210111000061
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Nut
Каталожный номер:A210307000012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Bolt
Каталожный номер:A210111000095
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Pin, A0
Каталожный номер:13339647
Комплект:2
Примечание:
