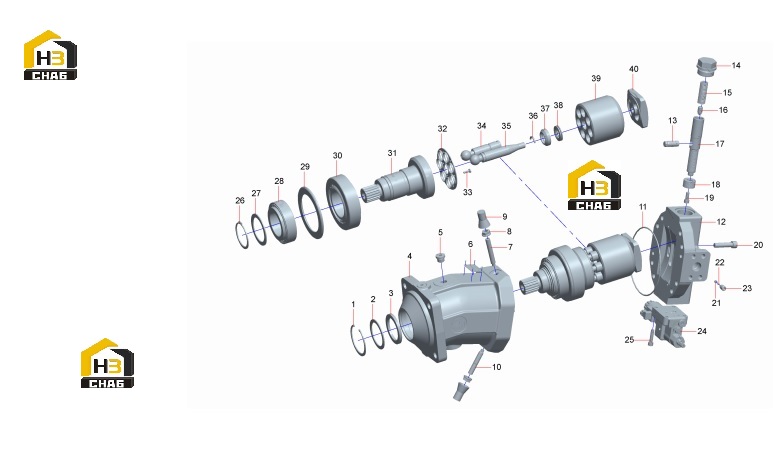

Мотор плунжерный 11567284

← Клапан 13594621 Трубопровод гидравлический stc800s-d2c.4.8 13502974 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ring, Snap

Каталожный номер:A210416000023

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:11578411

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal, Oil

Каталожный номер:60068929

Комплект:1

Примечание:

№ на схеме:4

Наименование:Housing

Каталожный номер:11578410

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug, Screw

Каталожный номер:24001961

Комплект:3

Примечание:

№ на схеме:6

Наименование:Nameplate

Каталожный номер:11494166

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:60084926

Комплект:1

Примечание:

№ на схеме:8

Наименование:Nut, Lock

Каталожный номер:60069546

Комплект:2

Примечание:

№ на схеме:9

Наименование:Cap

Каталожный номер:11578409

Комплект:2

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:60084925

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:B230101000718

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cap

Каталожный номер:11578413

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rod, Deflector

Каталожный номер:11578417

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:11578420

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spring

Каталожный номер:11578419

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw, Lock

Каталожный номер:11578418

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cartridge

Каталожный номер:11578414

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring, Piston

Каталожный номер:11578415

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:21053797

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:A210204000351

Комплект:8

Примечание:

№ на схеме:21

Наименование:Block, Retaining

Каталожный номер:12028371

Комплект:2

Примечание:

№ на схеме:22

Наименование:Ball, Steel

Каталожный номер:60084919

Комплект:2

Примечание:

№ на схеме:23

Наименование:Sleeve, Check Valve

Каталожный номер:11578421

Комплект:2

Примечание:

№ на схеме:24

Наименование:Valve Assembly, Control

Каталожный номер:11578445

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:60083521

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ring, Retainer

Каталожный номер:A210414000065

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ring, Retaining, Bearing

Каталожный номер:11578424

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bearing

Каталожный номер:60084827

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer, Bearing

Каталожный номер:11578426

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bearing

Каталожный номер:60084828

Комплект:1

Примечание:

№ на схеме:31

Наименование:Shaft, Main

Каталожный номер:11578423

Комплект:1

Примечание:

№ на схеме:32

Наименование:Disk, Thrust

Каталожный номер:11578428

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw

Каталожный номер:60068688

Комплект:14

Примечание:

№ на схеме:34

Наименование:Plunger Group

Каталожный номер:11578433

Комплект:7

Примечание:

№ на схеме:35

Наименование:Piston, Pump

Каталожный номер:11578429

Комплект:1

Примечание:

№ на схеме:36

Наименование:Ring, Retainer

Каталожный номер:11578405

Комплект:2

Примечание:

№ на схеме:37

Наименование:Retainer, Spring

Каталожный номер:11578407

Комплект:1

Примечание:

№ на схеме:38

Наименование:Spring, Disk

Каталожный номер:11578408

Комплект:4

Примечание:

№ на схеме:39

Наименование:Cylinder

Каталожный номер:11578437

Комплект:1

Примечание:

№ на схеме:40

Наименование:Disc, Oil Distribution

Каталожный номер:11578440

Комплект:1

Примечание:
