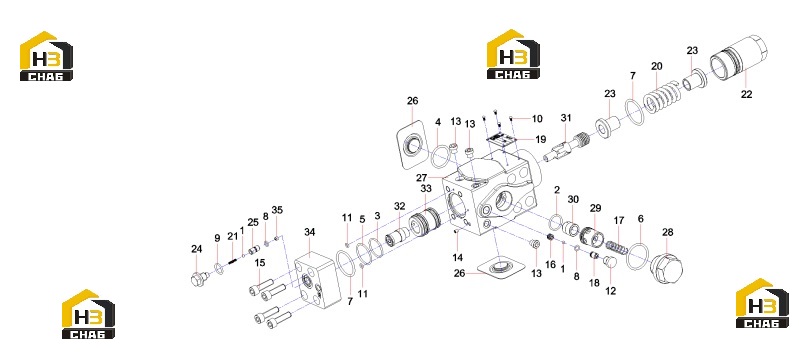

Клапан 13594621

← Клапан гидравлический 13068885 Мотор плунжерный 11567284 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ball, Steel

Каталожный номер:A210661000016

Комплект:2

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:A210609000032

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:A210609000046

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:21021015

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:A210609000117

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:A210609000311

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:A210609000138

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:60267000

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:A210609000120

Комплект:1

Примечание:

№ на схеме:10

Наименование:Rivet

Каталожный номер:A210510000007

Комплект:4

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:A31C200500100

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plug VSTI14x1.5EDA3C

Каталожный номер:B210780000201

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plug, Screw

Каталожный номер:B210399000003

Комплект:3

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:A229900010656

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:A210204000163

Комплект:4

Примечание:

№ на схеме:16

Наименование:Cartridge, Check Valve

Каталожный номер:11259973

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spring

Каталожный номер:13858409

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cartridge, Check Valve

Каталожный номер:11259970

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nameplate

Каталожный номер:13429053

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spring, Counterbalance Valve

Каталожный номер:13257374

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spring

Каталожный номер:11846856

Комплект:1

Примечание:

№ на схеме:22

Наименование:Housing

Каталожный номер:13400476

Комплект:1

Примечание:

№ на схеме:23

Наименование:Retainer, Spring

Каталожный номер:13400535

Комплект:2

Примечание:

№ на схеме:24

Наименование:Plug

Каталожный номер:13400471

Комплект:1

Примечание:

№ на схеме:25

Наименование:Cartridge, Valve

Каталожный номер:13400466

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cover Plate

Каталожный номер:13772343

Комплект:2

Примечание:

№ на схеме:27

Наименование:Valve Body, Counterbalance

Каталожный номер:13560457

Комплект:1

Примечание:

№ на схеме:28

Наименование:Plug

Каталожный номер:13568043

Комплект:1

Примечание:

№ на схеме:29

Наименование:Sleeve, Check Valve

Каталожный номер:13565899

Комплект:1

Примечание:

№ на схеме:30

Наименование:Cartridge, Check Valve

Каталожный номер:13565971

Комплект:1

Примечание:

№ на схеме:31

Наименование:Spool, Valve

Каталожный номер:13568081

Комплект:1

Примечание:

№ на схеме:32

Наименование:Piston

Каталожный номер:13594458

Комплект:1

Примечание:

№ на схеме:33

Наименование:Cartridge, Valve

Каталожный номер:13594462

Комплект:1

Примечание:

№ на схеме:34

Наименование:Cap

Каталожный номер:13568083

Комплект:1

Примечание:

№ на схеме:35

Наименование:Orifice

Каталожный номер:12616957

Комплект:1

Примечание:
