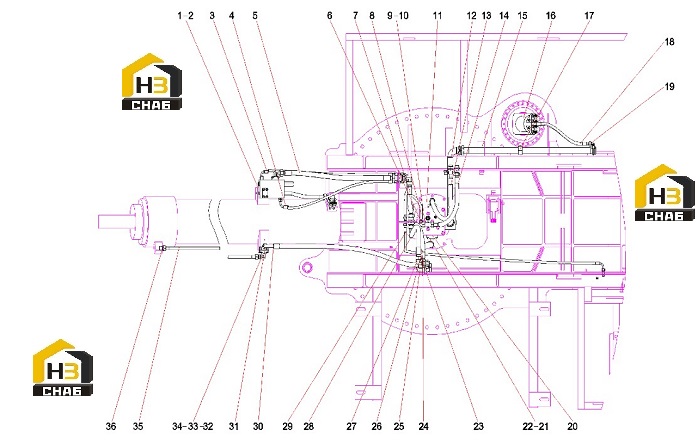

Узел трубок подъемного цилиндра stc750.4a.1.8 12289620

← Клапан электромагнитный 60275751 Клапан подъемного цилиндра 11211177 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:A210204000017

Комплект:4

Примечание:

№ на схеме:2

Наименование:Valve Assembly, Counterbalance, Lift Cylinder

Каталожный номер:11211177

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose Assembly

Каталожный номер:B230103000463

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose Assembly

Каталожный номер:B230103004173

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rubber hose

Каталожный номер:B230103003627

Комплект:1

Примечание:

№ на схеме:6

Наименование:Fitting, Elbow

Каталожный номер:B210780000636

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose Assembly

Каталожный номер:A834746053000

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rubber Hose

Каталожный номер:B230103000473

Комплект:2

Примечание:

№ на схеме:9

Наименование:Fitting, Tee

Каталожный номер:A229900002939

Комплект:1

Примечание:

№ на схеме:10

Наименование:Fitting, Tee

Каталожный номер:B210780001226

Комплект:1

Примечание:

№ на схеме:11

Наименование:Swivel Installation

Каталожный номер:11211886

Комплект:1

Примечание:

№ на схеме:12

Наименование:Tube Assembly

Каталожный номер:12289490

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose Assembly

Каталожный номер:60030656

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose Assembly

Каталожный номер:B230103001377

Комплект:1

Примечание:

№ на схеме:15

Наименование:Tube Assembly

Каталожный номер:11214320

Комплект:1

Примечание:

№ на схеме:16

Наименование:Motor GP, rotary

Каталожный номер:11211895

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clamp, Tube, Single

Каталожный номер:B210851000056

Комплект:1

Примечание:

№ на схеме:18

Наименование:Robber Hose Q/SY1102 2SN12-DKOL-

Каталожный номер:A832513075000

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fitting, Elbow

Каталожный номер:B210780000025

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:B230101000215

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210204000462

Комплект:4

Примечание:

№ на схеме:22

Наименование:Flange, Split

Каталожный номер:B210780000004

Комплект:2

Примечание:

№ на схеме:23

Наименование:Fitting, Elbow

Каталожный номер:B210780000028

Комплект:1

Примечание:

№ на схеме:24

Наименование:Fitting, Elbow

Каталожный номер:B210780000029

Комплект:2

Примечание:

№ на схеме:25

Наименование:Fitting, Elbow

Каталожный номер:B210780001241

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose, rubber

Каталожный номер:A832713060000

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose Assembly

Каталожный номер:B230103007249

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose, rubber

Каталожный номер:B230103000560

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose Assembly

Каталожный номер:B230103003553

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose Assembly

Каталожный номер:B230103003735

Комплект:1

Примечание:

№ на схеме:31

Наименование:Fitting, Adapter

Каталожный номер:A229900002581

Комплект:1

Примечание:

№ на схеме:32

Наименование:Fitting, Elbow

Каталожный номер:21002923

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:A210111000026

Комплект:4

Примечание:

№ на схеме:34

Наименование:Flange, Split

Каталожный номер:B210780000007

Комплект:2

Примечание:

№ на схеме:35

Наименование:Tube Assembly

Каталожный номер:11211185

Комплект:1

Примечание:

№ на схеме:36

Наименование:Fitting, Adapter

Каталожный номер:B210780000047

Комплект:1

Примечание:
