Клапан подъемного цилиндра 11211177

← Узел трубок подъемного цилиндра stc750.4a.1.8 12289620 Узел поворотный 11211886 →

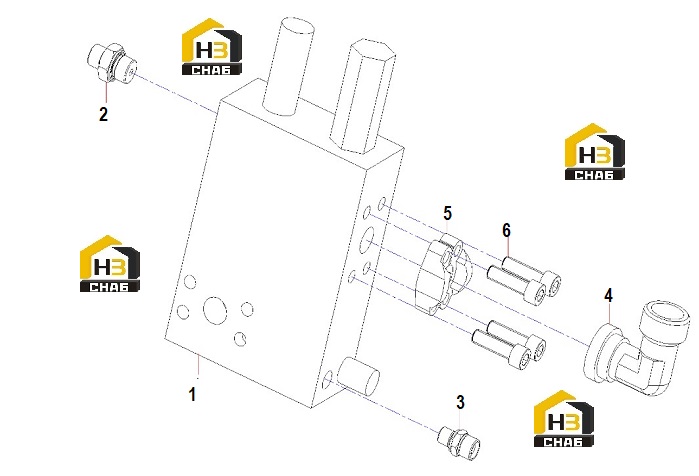

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve, Counterbalance, Lift Cylinder

Каталожный номер:60033557

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fitting, Adapter

Каталожный номер:A229900002541

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fitting, Adapter

Каталожный номер:A229900002570

Комплект:1

Примечание:

№ на схеме:4

Наименование:Fitting, Elbow

Каталожный номер:A229900002752

Комплект:1

Примечание:

№ на схеме:5

Наименование:Flange, Split

Каталожный номер:A229900002856

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000026

Комплект:4

Примечание:
