Тормоз 12291280

Тормоз 12291280

← Редуктор поворотный 13268561 Подшипник поворотный 11178557 →

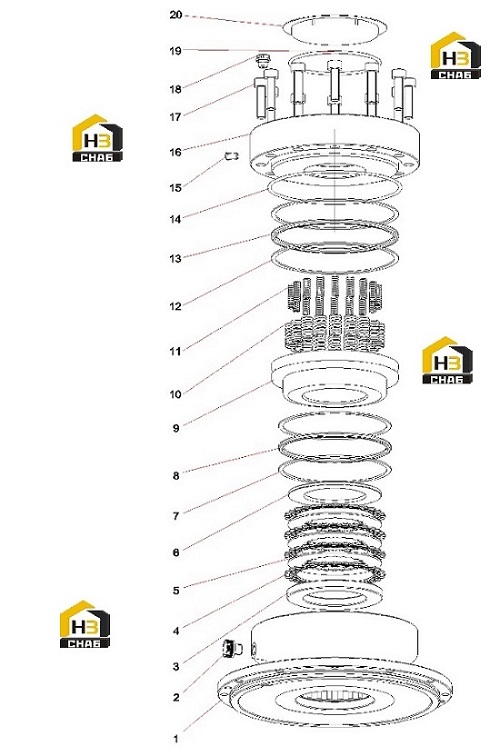

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Housing, Brake
Каталожный номер:12929349
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Plug
Каталожный номер:12702519
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Spacer
Каталожный номер:11352810
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Disc, Friction
Каталожный номер:11352811
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Disc, Friction
Каталожный номер:11352812
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Shim
Каталожный номер:11352813
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Ring, Retainer
Каталожный номер:60206087
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Seal
Каталожный номер:60206086
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Piston
Каталожный номер:11352814
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Large spring
Каталожный номер:A820209010113
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Little spring GT80T185-4
Каталожный номер:A820209010114
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Ring, Retainer
Каталожный номер:60061369
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Seal
Каталожный номер:B230101001818
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-ring
Каталожный номер:A31C214500355
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:A210206000004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Cap
Каталожный номер:12291272
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt, socket head
Каталожный номер:A210204000355
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Cap, Breather
Каталожный номер:60210955
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:O-ring
Каталожный номер:24000548
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Cap, Dust
Каталожный номер:12392108
Комплект:1
Примечание:
