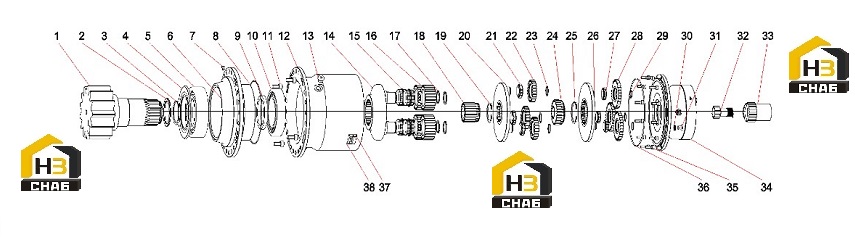

Редуктор поворотный 13268561

← Устройство поворотное 10658398 Тормоз 12291280 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shaft, Gear, Output

Каталожный номер:13278019

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring, Retainer

Каталожный номер:11399332

Комплект:1

Примечание:

№ на схеме:3

Наименование:Ring, Snap

Каталожный номер:A210414000009

Комплект:1

Примечание:

№ на схеме:4

Наименование:Retainer Ring, Dust

Каталожный номер:11399328

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bearing, Roller

Каталожный номер:60064297

Комплект:1

Примечание:

№ на схеме:6

Наименование:Flange

Каталожный номер:12929329

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A210206000004

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:60024971

Комплект:1

Примечание:

№ на схеме:9

Наименование:Seal, Oil

Каталожный номер:B230101000449

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bearing

Каталожный номер:60115997

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210204000167

Комплект:4

Примечание:

№ на схеме:12

Наименование:Gear, Ring

Каталожный номер:11399330

Комплект:1

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:B210399000005

Комплект:2

Примечание:

№ на схеме:14

Наименование:Carrier III, Planet

Каталожный номер:12929511

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bearing

Каталожный номер:60058816

Комплект:4

Примечание:

№ на схеме:16

Наименование:Gear III, Planet

Каталожный номер:11399334

Комплект:4

Примечание:

№ на схеме:17

Наименование:Ring, Snap

Каталожный номер:A210414000029

Комплект:4

Примечание:

№ на схеме:18

Наименование:Gear III, Sun

Каталожный номер:11399333

Комплект:1

Примечание:

№ на схеме:19

Наименование:Retaining ring 65GB894.1

Каталожный номер:A210414000065

Комплект:1

Примечание:

№ на схеме:20

Наименование:Carrier II, Planet

Каталожный номер:11399547

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bearing

Каталожный номер:60064295

Комплект:3

Примечание:

№ на схеме:22

Наименование:Gear II, Planet

Каталожный номер:11399336

Комплект:3

Примечание:

№ на схеме:23

Наименование:Ring, Snap

Каталожный номер:A210414000006

Комплект:3

Примечание:

№ на схеме:24

Наименование:Gear II, Sun

Каталожный номер:11399335

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ring, Retainer

Каталожный номер:A210414000102

Комплект:1

Примечание:

№ на схеме:26

Наименование:Carrier 1, Planet

Каталожный номер:13266033

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bearing

Каталожный номер:60064296

Комплект:3

Примечание:

№ на схеме:28

Наименование:Gear 1, Planet

Каталожный номер:13266138

Комплект:3

Примечание:

№ на схеме:29

Наименование:Ring, Retaining

Каталожный номер:A210414000104

Комплект:3

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:A210434000007

Комплект:1

Примечание:

№ на схеме:31

Наименование:Plug, Screw

Каталожный номер:24003146

Комплект:1

Примечание:

№ на схеме:32

Наименование:Gearl, Sun

Каталожный номер:13266139

Комплект:1

Примечание:

№ на схеме:33

Наименование:Adapter, Spline

Каталожный номер:12291275

Комплект:1

Примечание:

№ на схеме:34

Наименование:Brake Assembly

Каталожный номер:12291280

Комплект:1

Примечание:

№ на схеме:35

Наименование:Screw

Каталожный номер:A210204000341

Комплект:12

Примечание:

№ на схеме:36

Наименование:O-ring

Каталожный номер:60024972

Комплект:1

Примечание:

№ на схеме:37

Наименование:Rivet GT40D43-28

Каталожный номер:12498088

Комплект:4

Примечание:

№ на схеме:38

Наименование:Nameplate

Каталожный номер:12295416

Комплект:1

Примечание:
