Stc750 клапан многоходовой m28c110 13258889

Stc750 клапан многоходовой m28c110 13258889

← Клапан многоходовой запорный 11211576 Клапан главный регулирующий 13089711 →

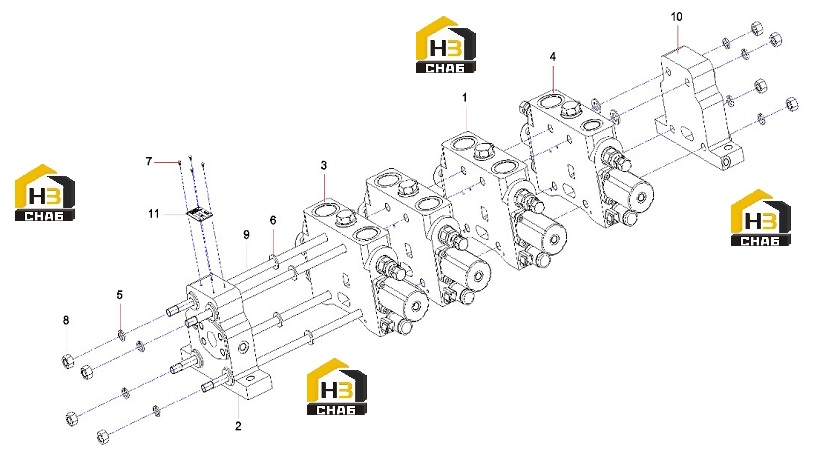

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Valve Assembly, Lift Cylinder Section, Main
Каталожный номер:13089711
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Valve Assembly, Manifold
Каталожный номер:13091014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Valve Assembly, Hoist Section, Main Control
Каталожный номер:13257007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Valve Assembly, Telescope Cylinder Section,
Каталожный номер:13257375
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210401000003
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210405000002
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Rivet
Каталожный номер:A210510000007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut
Каталожный номер:A210307000025
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:13088689
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Cover
Каталожный номер:13086962
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nameplate
Каталожный номер:13429053
Комплект:1
Примечание:
