Клапан многоходовой запорный 11211576

Клапан многоходовой запорный 11211576

← Трубки двигателя лебедки (часть2) 12277651 Stc750 клапан многоходовой m28c110 13258889 →

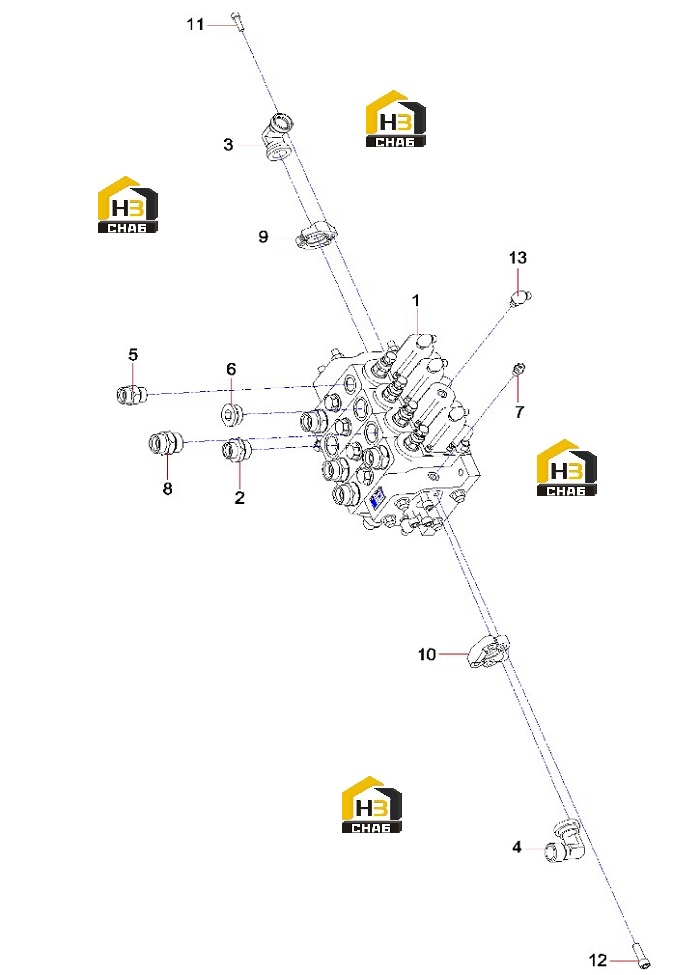

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:STC750 Get-On Multi-Way Valve M28C110
Каталожный номер:13258889
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Fitting, Adapter
Каталожный номер:A229900003027
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Fitting, Elbow
Каталожный номер:A210770000614
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Fitting, Elbow
Каталожный номер:A210770000615
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Stud Straight Connector
Каталожный номер:B210780000051
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Plug
Каталожный номер:A229900003573
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Fitting, Adapter
Каталожный номер:B210780000036
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Fitting, Adapter
Каталожный номер:B210780000053
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Split Flange
Каталожный номер:B210780000217
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Flange, Split
Каталожный номер:B210780000693
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Screw
Каталожный номер:A210204000163
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw
Каталожный номер:A210204000035
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Fitting, Elbow
Каталожный номер:B210780000439
Комплект:9
Примечание:
