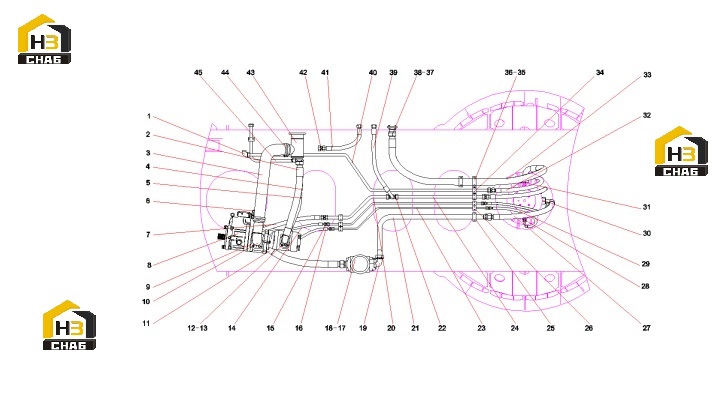

Узел трубопровода ходовой части 12789712 (часть 1)

Каталожный номер:B230103004337

Комплект:1

Примечание:

№ на схеме:3

Наименование:Oil-absorbing rubber tube

Каталожный номер:12468497

Комплект:1

Примечание:

№ на схеме:4

Наименование:Straight-through variable diameter connector GRLM26-LM30

Каталожный номер:21008728

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:B230103002923

Комплект:1

Примечание:

№ на схеме:6

Наименование:Right angle combination joint

Каталожный номер:B210780000636

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:B230103000956

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oil pump assembly

Каталожный номер:12412995

Комплект:1

Примечание:

№ на схеме:9

Наименование:Folio flange

Каталожный номер:B210780000004

Комплект:2

Примечание:

№ на схеме:10

Наименование:Right angle flange joint

Каталожный номер:A229900003567

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:B230103004102

Комплект:1

Примечание:

№ на схеме:12

Наименование:Flange sheet

Каталожный номер:B210780000249

Комплект:2

Примечание:

№ на схеме:13

Наименование:screw

Каталожный номер:A210204000181

Комплект:4

Примечание:

№ на схеме:14

Каталожный номер:B230103000123

Комплект:1

Примечание:

№ на схеме:15

Наименование:Straight-through variable diameter connector

Каталожный номер:21008727

Комплект:4

Примечание:

№ на схеме:16

Каталожный номер:B230103000450

Комплект:1

Примечание:

№ на схеме:17

Наименование:washer

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:18

Наименование:washer

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:19

Наименование:Right angle combination joint

Каталожный номер:B210780001241

Комплект:2

Примечание:

№ на схеме:20

Каталожный номер:12450495

Комплект:1

Примечание:

№ на схеме:21

Каталожный номер:12768568

Комплект:1

Примечание:

№ на схеме:22

Наименование:Three-way connector

Каталожный номер:B229900003532

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:12450508

Комплект:2

Примечание:

№ на схеме:24

Каталожный номер:12450512

Комплект:1

Примечание:

№ на схеме:25

Наименование:Single pipe clamp

Каталожный номер:21016826

Комплект:1

Примечание:

№ на схеме:26

Наименование:Single pipe clamp

Каталожный номер:B210851000001

Комплект:4

Примечание:

№ на схеме:27

Каталожный номер:B230103002908

Комплект:1

Примечание:

№ на схеме:28

Наименование:Butt-type reducing joint

Каталожный номер:21032221

Комплект:1

Примечание:

№ на схеме:29

Каталожный номер:B230103000463

Комплект:2

Примечание:

№ на схеме:30

Наименование:End straight connector

Каталожный номер:B210780000053

Комплект:1

Примечание:

№ на схеме:31

Наименование:End straight connector

Каталожный номер:B210780000055

Комплект:1

Примечание:

№ на схеме:32

Каталожный номер:B230103003734

Комплект:2

Примечание:

№ на схеме:33

Наименование:Hose 1SN40-DKOL-DKOL90-2000Q/SY1102

Каталожный номер:B230103006716

Комплект:1

Примечание:

№ на схеме:34

Наименование:Single pipe clamp

Каталожный номер:A229900002420

Комплект:7

Примечание:

№ на схеме:35

Наименование:U-shaped hoop

Каталожный номер:60188015

Комплект:2

Примечание:

№ на схеме:36

Наименование:nut

Каталожный номер:A210307000036

Комплект:4

Примечание:

№ на схеме:37

Наименование:Welding flange assembly

Каталожный номер:12450498

Комплект:1

Примечание:

№ на схеме:38

Наименование:bolt

Каталожный номер:A210111000089

Комплект:4

Примечание:

№ на схеме:39

Наименование:Hose 2SN20-DKOL-DKOL90-800Q/SY1102

Каталожный номер:B230103005357

Комплект:1

Примечание:

№ на схеме:40

Каталожный номер:12768540

Комплект:1

Примечание:

№ на схеме:41

Каталожный номер:B230103015174

Комплект:1

Примечание:

№ на схеме:42

Наименование:Straight-through connector

Каталожный номер:24001352

Комплект:4

Примечание:

№ на схеме:43

Наименование:Oil-absorbing flange assembly II

Каталожный номер:12761029

Комплект:1

Примечание:

№ на схеме:44

Наименование:Ding-shaped hoop

Каталожный номер:A229900003759

Комплект:2

Примечание:

№ на схеме:45
