Клапан распределительный blv-5sdn20 10-21 60184976

← Клапан распределительный 12761023 Узел трубопровода ходовой части 12789712 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

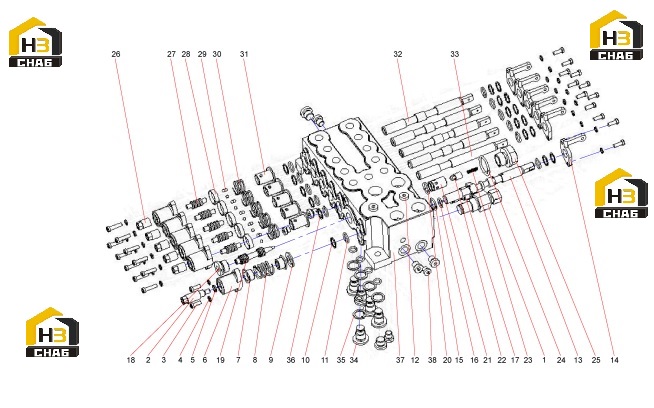

№ на схеме:1

Наименование:Relief valve XYF10-05/X.Y

Каталожный номер:60251579

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw DL8B-4-6

Каталожный номер:60251565

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:24

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210401000016

Комплект:24

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210401000017

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cover DL8P-4-9

Каталожный номер:60251570

Комплект:6

Примечание:

№ на схеме:7

Наименование:Spring seat DL8P-4-8

Каталожный номер:60251569

Комплект:2

Примечание:

№ на схеме:8

Наименование:Spring DL8P-4-7

Каталожный номер:60251568

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gland DL8P-4-5

Каталожный номер:60251567

Комплект:1

Примечание:

№ на схеме:10

Наименование:Retaining ring BLV-DQ 20x16x1.3

Каталожный номер:60251559

Комплект:18

Примечание:

№ на схеме:11

Наименование:O-shaped circle

Каталожный номер:24002612

Комплект:12

Примечание:

№ на схеме:12

Наименование:ED screw plug BO-EDM16x1.5

Каталожный номер:60251562

Комплект:8

Примечание:

№ на схеме:13

Наименование:Valve stem BLV-5SDN20/10-02-A

Каталожный номер:60251553

Комплект:8

Примечание:

№ на схеме:14

Наименование:Support platen DL8P-4-1

Каталожный номер:60251566

Комплект:6

Примечание:

№ на схеме:15

Наименование:O-shaped ring P22

Каталожный номер:29011303

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-shaped ring P14

Каталожный номер:29011295

Комплект:6

Примечание:

№ на схеме:17

Наименование:Blockage BLV-5SDN20/10-03

Каталожный номер:60251554

Комплект:1

Примечание:

№ на схеме:18

Наименование:ED screw plug BO-EDM22x1.5

Каталожный номер:60251563

Комплект:1

Примечание:

№ на схеме:19

Наименование:Valve core BLV-5SDN20/10-04

Каталожный номер:60251555

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-shaped ring 18x2.4GB1235

Каталожный номер:A210608000031

Комплект:1

Примечание:

№ на схеме:21

Наименование:Valve sleeve DL8P-6-4

Каталожный номер:60251571

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cone valve DL8P-6-5

Каталожный номер:60251572

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spring DL8P-6-6

Каталожный номер:60251573

Комплект:1

Примечание:

№ на схеме:24

Наименование:Type O-ring 32x3.1061235

Каталожный номер:60251551

Комплект:1

Примечание:

№ на схеме:25

Наименование:Cover DL8P-6-7

Каталожный номер:60251574

Комплект:1

Примечание:

№ на схеме:26

Наименование:Coupling sleeve DL8B-10-9

Каталожный номер:60251564

Комплект:5

Примечание:

№ на схеме:27

Наименование:Positioning column DL8P-7-4

Каталожный номер:60251576

Комплект:5

Примечание:

№ на схеме:28

Наименование:Cone sleeve DL8P-7-6

Каталожный номер:60251578

Комплект:5

Примечание:

№ на схеме:29

Наименование:Steel ball 5G100bGB308

Каталожный номер:60107563

Комплект:15

Примечание:

№ на схеме:30

Наименование:Spring DL8P-7-5

Каталожный номер:60251577

Комплект:5

Примечание:

№ на схеме:31

Наименование:Positioning sleeve DL8P-7-3

Каталожный номер:60251575

Комплект:5

Примечание:

№ на схеме:32

Наименование:Valve stem BLV-5SDN20/10-06

Каталожный номер:60251557

Комплект:4

Примечание:

№ на схеме:33

Наименование:Valve stem BLV-5SDN20/10-07

Каталожный номер:60251558

Комплект:1

Примечание:

№ на схеме:34

Наименование:Blockage BLV-5SDN20/10-05

Каталожный номер:60251556

Комплект:5

Примечание:

№ на схеме:35

Наименование:Washer 18JB982

Каталожный номер:A210434000009

Комплект:5

Примечание:

№ на схеме:36

Наименование:ED screw plug BO-EDM12x1.5

Каталожный номер:60251561

Комплект:3

Примечание:

№ на схеме:37

Наименование:Valve body BLV-5SDN20/10-01

Каталожный номер:60251552

Комплект:1

Примечание:

№ на схеме:38

Наименование:ED screw plug BO-EDM10x1

Каталожный номер:60251560

Комплект:2

Примечание:
