Цилиндр выносной опоры 13327818

← Узел передней подвижной выносной опоры 12778703 Цилиндр противовеса 12053812 →

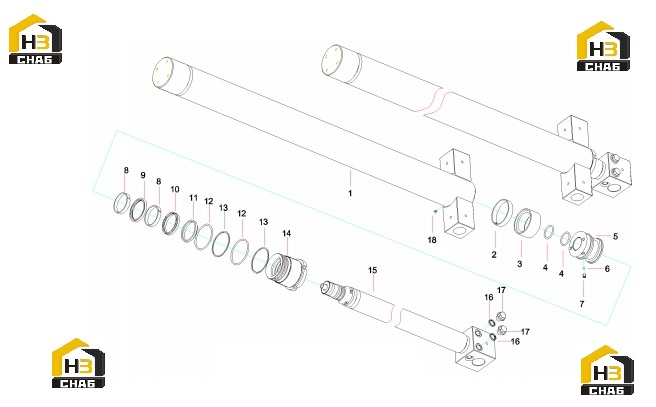

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder assembly

Каталожный номер:13327819

Комплект:1

Примечание:

№ на схеме:2

Наименование:UP guide ring 70x75x15 KT200

Каталожный номер:B230101001492

Комплект:1

Примечание:

№ на схеме:3

Наименование:Wide combination sealing ring

Каталожный номер:13263863

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:A210609000272

Комплект:2

Примечание:

№ на схеме:5

Наименование:piston

Каталожный номер:10096745

Комплект:1

Примечание:

№ на схеме:6

Наименование:Steel ball Φ5gb308

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw M8x12GB77

Каталожный номер:A210206000003

Комплект:1

Примечание:

№ на схеме:8

Наименование:Guide ring

Каталожный номер:B230101001494

Комплект:2

Примечание:

№ на схеме:9

Наименование:Steffen

Каталожный номер:13261492

Комплект:1

Примечание:

№ на схеме:10

Наименование:Y-shaped sealing ring 55x65x10

Каталожный номер:13261406

Комплект:1

Примечание:

№ на схеме:11

Наименование:Jianxi dust Ring

Каталожный номер:B230101001682

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-shaped ring 69x3.55GB3452.1

Каталожный номер:A210609000134

Комплект:2

Примечание:

№ на схеме:13

Наименование:Retaining ring

Каталожный номер:10096742

Комплект:2

Примечание:

№ на схеме:14

Наименование:Guide sleeve

Каталожный номер:10096737

Комплект:1

Примечание:

№ на схеме:15

Наименование:Piston rod assembly

Каталожный номер:13327822

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer 16JB982

Каталожный номер:A210434000008

Комплект:2

Примечание:

№ на схеме:17

Наименование:Screw plug

Каталожный номер:12355723

Комплект:2

Примечание:

№ на схеме:18

Наименование:screw

Каталожный номер:A210208000013

Комплект:1

Примечание:
