Цилиндр противовеса 12053812

← Цилиндр выносной опоры 13327818 Узел цилиндра выносной опоры 13310482 →

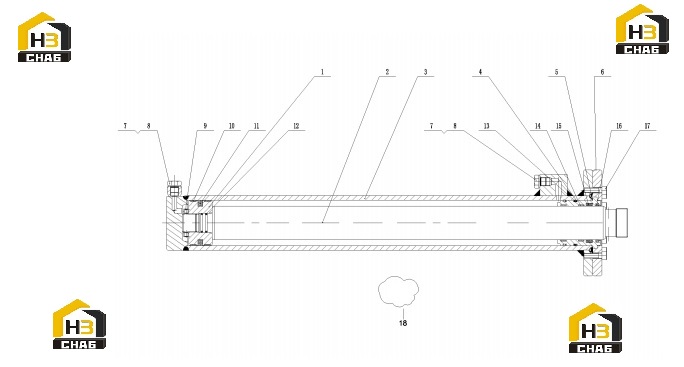

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:piston

Каталожный номер:11240433

Комплект:1

Примечание:

№ на схеме:2

Наименование:Piston rod

Каталожный номер:12053811

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder assembly

Каталожный номер:12053813

Комплект:1

Примечание:

№ на схеме:4

Наименование:Retaining ring ZX DQ75x3.55

Каталожный номер:10250780

Комплект:2

Примечание:

№ на схеме:5

Наименование:Guide sleeve

Каталожный номер:13233443

Комплект:1

Примечание:

№ на схеме:6

Наименование:Gland

Каталожный номер:12350759

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer 14JB982

Каталожный номер:A210434000007

Комплект:2

Примечание:

№ на схеме:8

Наименование:Screw plug

Каталожный номер:A210333000010

Комплект:2

Примечание:

№ на схеме:9

Наименование:Screw M6x10GB79

Каталожный номер:A210208000026

Комплект:2

Примечание:

№ на схеме:10

Наименование:Guide ring

Каталожный номер:B230101001681

Комплект:2

Примечание:

№ на схеме:11

Наименование:Type OK sealing ring

Каталожный номер:B230101000132

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:A210609000042

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-shaped ring 69x3.55GB3452.1

Каталожный номер:A210609000134

Комплект:2

Примечание:

№ на схеме:14

Наименование:Guide ring

Каталожный номер:B230101001494

Комплект:2

Примечание:

№ на схеме:15

Наименование:MPS type sealing ring

Каталожный номер:B230101002121

Комплект:1

Примечание:

№ на схеме:16

Наименование:Jianxi dust Ring

Каталожный номер:B230101001682

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw M8x30GB70.1 12.9 grade

Каталожный номер:A210204000192

Комплект:12

Примечание:

№ на схеме:18

Наименование:QS756 process seal package

Каталожный номер:12057014

Комплект:1

Примечание:
