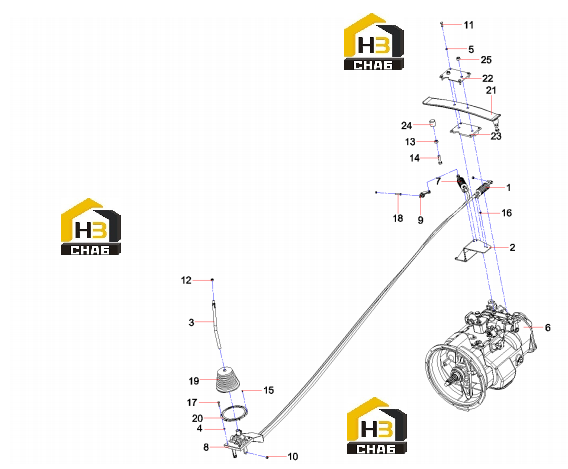

Управление кпп 11050111

← Сцепление и механизм управления 11058753 Рычаг управления кпп 10047858 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Geat-shifting flexshaft

Каталожный номер:60108251

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket, flexible shaft

Каталожный номер:10205004

Комплект:1

Примечание:

№ на схеме:3

Наименование:Control lever, transmission

Каталожный номер:10047858

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:6

Наименование:Transmission GP

Каталожный номер:A220803000001

Комплект:1

Примечание:

№ на схеме:7

Наименование:Shaft, flexible, gear-selection

Каталожный номер:60108252

Комплект:1

Примечание:

№ на схеме:8

Наименование:Controller

Каталожный номер:A229900003059

Комплект:1

Примечание:

№ на схеме:9

Наименование:Arm, rock, gear-selecting

Каталожный номер:A229900003063

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nut

Каталожный номер:A210319000001

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000038

Комплект:4

Примечание:

№ на схеме:12

Наименование:Nut

Каталожный номер:A210307000001

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:A210319000012

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000055

Комплект:2

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:A210210000015

Комплект:6

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:A210319000004

Комплект:5

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000091

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210111000093

Комплект:1

Примечание:

№ на схеме:19

Наименование:Cover, dustproof, lever, operating

Каталожный номер:A229900003374

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, plunger, cover, dustproof

Каталожный номер:A229900003375

Комплект:1

Примечание:

№ на схеме:21

Наименование:Beam, elastic

Каталожный номер:11183423

Комплект:1

Примечание:

№ на схеме:22

Наименование:Keep plate

Каталожный номер:11183424

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bracket, MTG, cross beam

Каталожный номер:11183425

Комплект:1

Примечание:

№ на схеме:24

Наименование:Wear pad

Каталожный номер:11183426

Комплект:2

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:A210314000005

Комплект:2

Примечание:
