Сцепление и механизм управления 11058753

← Системы управления кпп 11060387 Управление кпп 11050111 →

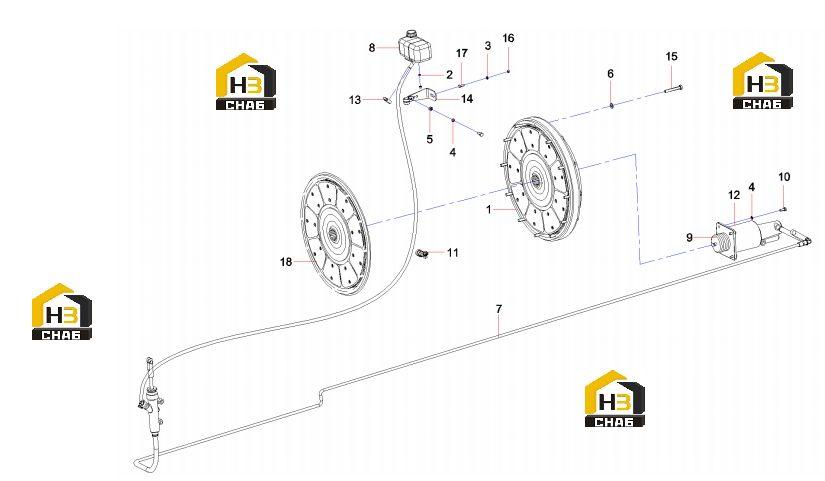

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clutch Assy

Каталожный номер:60013905

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210401000016

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210405000006

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210401000017

Комплект:5

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:A210307000012

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210405000011

Комплект:12

Примечание:

№ на схеме:7

Наименование:clutch pressure hose assem

Каталожный номер:60195105

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oil can, clutch

Каталожный номер:A229900006403

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector, pipe

Каталожный номер:B210780000036

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000343

Комплект:5

Примечание:

№ на схеме:11

Наименование:Clamp

Каталожный номер:A229900004664

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clutch Booster

Каталожный номер:60199876

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp, hose

Каталожный номер:A229900001347

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bracket, clamp

Каталожный номер:10054442

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000297

Комплект:12

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:A210307000016

Комплект:3

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000080

Комплект:1

Примечание:

№ на схеме:18

Наименование:Driven disc,clutch

Каталожный номер:60013906

Комплект:1

Примечание:
