Система выхлопа 11228436

← Система подачи воздуха 11220269 Клапан выпуской тормозной a220401000197 →

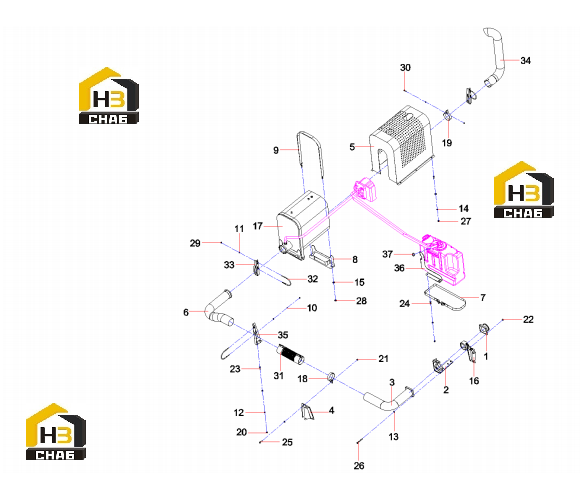

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air outlet steel tube assembly of engine

Каталожный номер:12245437

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket GP, exhaust pipe

Каталожный номер:10003733

Комплект:1

Примечание:

№ на схеме:3

Наименование:Exhaust tube SYM5304J3.1.4.2

Каталожный номер:12319084

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bracket GP

Каталожный номер:10021992

Комплект:1

Примечание:

№ на схеме:5

Наименование:Heat shield, SCR tank

Каталожный номер:11568607

Комплект:1

Примечание:

№ на схеме:6

Наименование:Exhaust pipe GP, rear

Каталожный номер:11228438

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ureophil box Shell belt assem.

Каталожный номер:11617897

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bracket GP, SCR tank

Каталожный номер:11226081

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hoop band GP, SCR tank

Каталожный номер:11226083

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:12

Наименование:Nut

Каталожный номер:A210401000001

Комплект:6

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210405000011

Комплект:11

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210401000002

Комплект:6

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:16

Наименование:Valve, brake, exhaust

Каталожный номер:A220401000197

Комплект:1

Примечание:

№ на схеме:17

Наименование:Aftertreatment system,exhaust

Каталожный номер:60044573

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clamp, air exhaust tube

Каталожный номер:A820101329834

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose clamp, exhaust tail pipe

Каталожный номер:10003603

Комплект:1

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:A210314000009

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:A210319000001

Комплект:8

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:12

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000023

Комплект:4

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:A210111000027

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:A210111000035

Комплект:4

Примечание:

№ на схеме:27

Наименование:Nut

Каталожный номер:A210307000001

Комплект:6

Примечание:

№ на схеме:28

Наименование:Nut

Каталожный номер:A210319000006

Комплект:4

Примечание:

№ на схеме:29

Наименование:Nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:A210111000091

Комплект:3

Примечание:

№ на схеме:31

Наименование:Hose GP, metallic

Каталожный номер:10266848

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt, U-type

Каталожный номер:11295402

Комплект:4

Примечание:

№ на схеме:33

Наименование:Steel tube support

Каталожный номер:11884151

Комплект:2

Примечание:

№ на схеме:34

Наименование:Tail pipe, exhaust

Каталожный номер:11226064

Комплект:1

Примечание:

№ на схеме:35

Наименование:Steel tube support

Каталожный номер:11881347

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bracket assembly of Ureophil box

Каталожный номер:12034718

Комплект:1

Примечание:

№ на схеме:37

Наименование:Hoop, hose

Каталожный номер:A229900002961

Комплект:6

Примечание:
