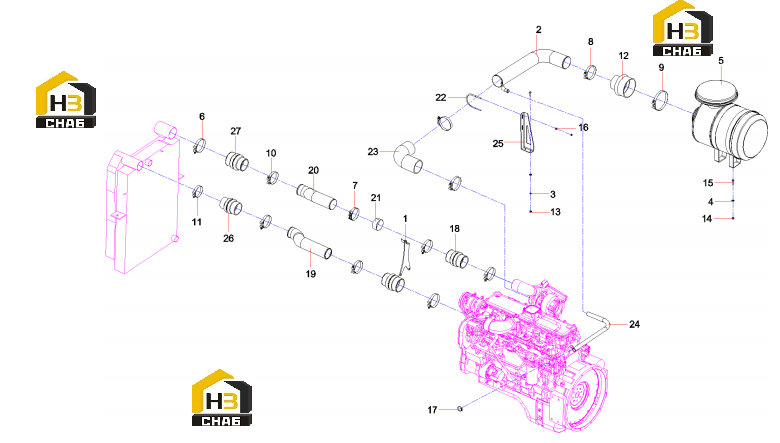

Система подачи воздуха 11220269

← Кронштейны двигателя 11219457 Система выхлопа 11228436 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bracket, air intake pipe, intercooler

Каталожный номер:11306421

Комплект:1

Примечание:

№ на схеме:2

Наименование:SYM5304J3.1.3.8

Каталожный номер:12203914

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000011

Комплект:6

Примечание:

№ на схеме:5

Наименование:Filter, air

Каталожный номер:A222100000338

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ear, anchor, T-shaped

Каталожный номер:A229900002683

Комплект:2

Примечание:

№ на схеме:7

Наименование:Clamp, T-type

Каталожный номер:A229900003898

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clamp, T-type

Каталожный номер:A229900002263

Комплект:3

Примечание:

№ на схеме:9

Наименование:Anchor ear, T-type

Каталожный номер:A229900003895

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ear, anchor, T-type

Каталожный номер:A229900002222

Комплект:5

Примечание:

№ на схеме:11

Наименование:Clamp, T-type

Каталожный номер:A210855000052

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rubber hose, air outtake, air filter

Каталожный номер:A820606030686

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:A210319000001

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000023

Комплект:4

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:17

Наименование:Hoop, hose

Каталожный номер:A229900002964

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipe, rubber

Каталожный номер:11296830

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pipe, steel, air outtake, intercooler

Каталожный номер:11296831

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pipe, steel, air intake, intercooler

Каталожный номер:11296832

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pad, rubber

Каталожный номер:11314978

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt, U-type

Каталожный номер:11295402

Комплект:1

Примечание:

№ на схеме:23

Наименование:Rubber hose, air outtake, air filter

Каталожный номер:11220268

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rubber hose, air intake, air compressor

Каталожный номер:11043545

Комплект:1

Примечание:

№ на схеме:25

Наименование:Steel tube support

Каталожный номер:11881347

Комплект:1

Примечание:

№ на схеме:26

Наименование:Rubber pipe, straight, reducing

Каталожный номер:10479715

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pipe, rubber, intercooler

Каталожный номер:11246532

Комплект:2

Примечание:
