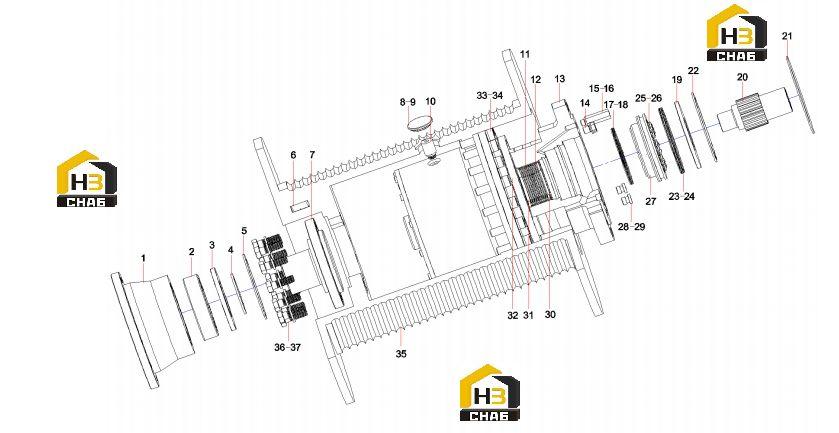

Редуктор лебедки 60030746

← Механизм подъема груза 11074232 Пластины защитные коруса платформы 11079343 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seat, rear, bearing

Каталожный номер:60100071

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bearing

Каталожный номер:60099942

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover, retainer, bearing

Каталожный номер:60099949

Комплект:1

Примечание:

№ на схеме:4

Наименование:Felted wool

Каталожный номер:60100105

Комплект:1

Примечание:

№ на схеме:5

Наименование:Circlip, hole

Каталожный номер:60100005

Комплект:1

Примечание:

№ на схеме:6

Наименование:Shuttle

Каталожный номер:60099916

Комплект:1

Примечание:

№ на схеме:7

Наименование:Shaft, support

Каталожный номер:60100059

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw plug, filler well

Каталожный номер:60099999

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cushion, seal, combination

Каталожный номер:60100080

Комплект:1

Примечание:

№ на схеме:10

Наименование:Dustproof cover, filler well

Каталожный номер:60099997

Комплект:1

Примечание:

№ на схеме:11

Наименование:Fixed sheet

Каталожный номер:60099897

Комплект:10

Примечание:

№ на схеме:12

Наименование:Plate, moving

Каталожный номер:60099902

Комплект:9

Примечание:

№ на схеме:13

Наименование:Flange disc, large

Каталожный номер:60128743

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plug, air

Каталожный номер:60100042

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connection pipe, brake

Каталожный номер:60100066

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cushion, seal, combination

Каталожный номер:60100078

Комплект:1

Примечание:

№ на схеме:17

Наименование:Seal ring, X-type

Каталожный номер:60099885

Комплект:1

Примечание:

№ на схеме:18

Наименование:Retainer ring, nylon

Каталожный номер:60100035

Комплект:1

Примечание:

№ на схеме:19

Наименование:Keep plate,brake

Каталожный номер:60100069

Комплект:1

Примечание:

№ на схеме:20

Наименование:Coupling spindle, brake

Каталожный номер:60128760

Комплект:1

Примечание:

№ на схеме:21

Наименование:Seal ring, O-type

Каталожный номер:60063197

Комплект:1

Примечание:

№ на схеме:22

Наименование:Circlip, hole

Каталожный номер:60100007

Комплект:1

Примечание:

№ на схеме:23

Наименование:Seal ring, X-type

Каталожный номер:60099887

Комплект:1

Примечание:

№ на схеме:24

Наименование:Retainer ring, nylon

Каталожный номер:60100037

Комплект:2

Примечание:

№ на схеме:25

Наименование:Large spring

Каталожный номер:60099969

Комплект:14

Примечание:

№ на схеме:26

Наименование:Spring, small

Каталожный номер:60100047

Комплект:14

Примечание:

№ на схеме:27

Наименование:Piston

Каталожный номер:60099991

Комплект:1

Примечание:

№ на схеме:28

Наименование:Plug, hexagon socket

Каталожный номер:60100032

Комплект:2

Примечание:

№ на схеме:29

Наименование:Ring, seal

Каталожный номер:60100096

Комплект:2

Примечание:

№ на схеме:30

Наименование:Adjusting washer, brake

Каталожный номер:60122738

Комплект:1

Примечание:

№ на схеме:31

Наименование:Adjusting washer, brake

Каталожный номер:60128759

Комплект:1

Примечание:

№ на схеме:32

Наименование:Oil seal

Каталожный номер:60100103

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw, hexagon socket

Каталожный номер:60100028

Комплект:20

Примечание:

№ на схеме:34

Наименование:Elastic cushion

Каталожный номер:60099892

Комплект:20

Примечание:

№ на схеме:35

Наименование:Drum

Каталожный номер:60128748

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bolt, outside hexagonal

Каталожный номер:60100044

Комплект:12

Примечание:

№ на схеме:37

Наименование:Elastic cushion

Каталожный номер:60099890

Комплект:12

Примечание:
