Пластины защитные коруса платформы 11079343

Пластины защитные коруса платформы 11079343

← Редуктор лебедки 60030746 Лестница 10138968 →

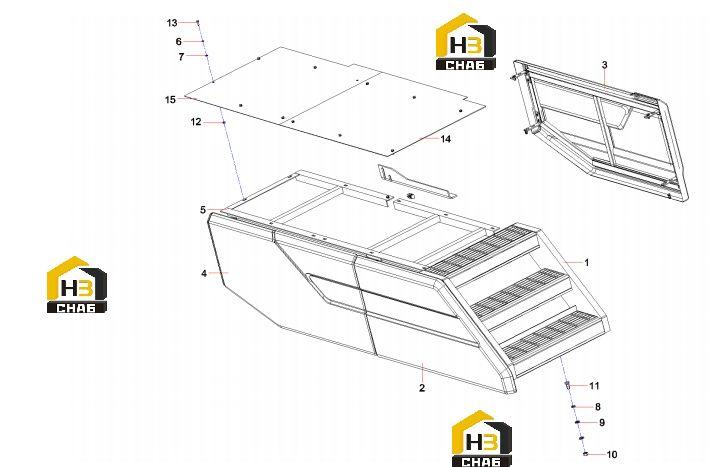

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Ladder GP
Каталожный номер:10138968
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Seal plate AS, front, right
Каталожный номер:11243990
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Seal plate AS, left
Каталожный номер:11245492
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sealing plate AS, right, rear
Каталожный номер:11245526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bracket, platform
Каталожный номер:11265431
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210401000017
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:A210405000007
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:A210401000004
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:A210405000003
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut
Каталожный номер:A210307000040
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:A210111000100
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Nut
Каталожный номер:A210307000012
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:A210111000090
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Platform plate, front
Каталожный номер:11078514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Platform
Каталожный номер:11078539
Комплект:1
Примечание:
