Опора выносная 11229638

← Капот 11233824 Опора выносная A810312000264 →

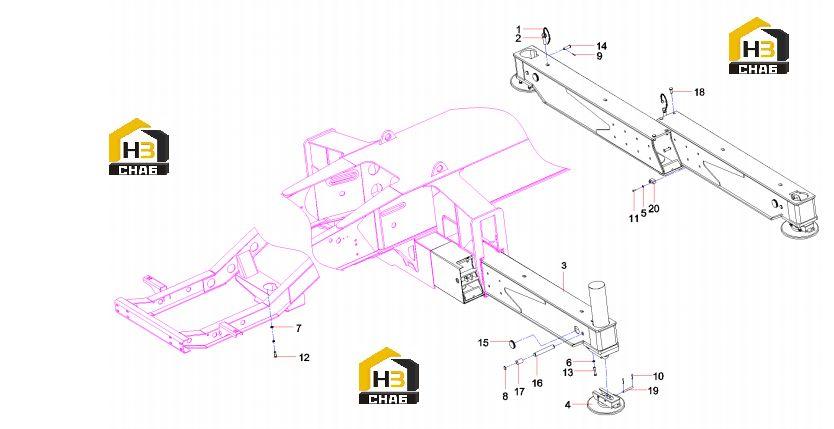

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Chain

Каталожный номер:A210861000001

Комплект:4

Примечание:

№ на схеме:2

Наименование:Lock pin welding

Каталожный номер:A810420000979

Комплект:4

Примечание:

№ на схеме:3

Наименование:Outrigger, movable

Каталожный номер:11229649

Комплект:4

Примечание:

№ на схеме:4

Наименование:support foot traySYM5304J3.3.5.3

Каталожный номер:12817159

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210405000011

Комплект:16

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210401000004

Комплект:16

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210405000003

Комплект:20

Примечание:

№ на схеме:8

Наименование:Ring, retainer

Каталожный номер:A210416000048

Комплект:8

Примечание:

№ на схеме:9

Наименование:Pin

Каталожный номер:A210501000008

Комплект:4

Примечание:

№ на схеме:10

Наименование:Pin, elastic

Каталожный номер:A829900002661

Комплект:16

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:16

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000055

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000347

Комплект:16

Примечание:

№ на схеме:14

Наименование:pinSYM5304J3.3.5-1

Каталожный номер:12818027

Комплект:4

Примечание:

№ на схеме:15

Наименование:Cover, round hole

Каталожный номер:10003350

Комплект:8

Примечание:

№ на схеме:16

Наименование:Shaft, pin

Каталожный номер:11048553

Комплект:4

Примечание:

№ на схеме:17

Наименование:Spacer bushing

Каталожный номер:11048554

Комплект:8

Примечание:

№ на схеме:18

Наименование:Adjustment block

Каталожный номер:11048555

Комплект:8

Примечание:

№ на схеме:19

Наименование:Locating pin

Каталожный номер:11050269

Комплект:8

Примечание:

№ на схеме:20

Наименование:Support block

Каталожный номер:11316005

Комплект:8

Примечание:
