Капот 11233824

← Крепление укладочного крюка стрелы 11584037 Опора выносная 11229638 →

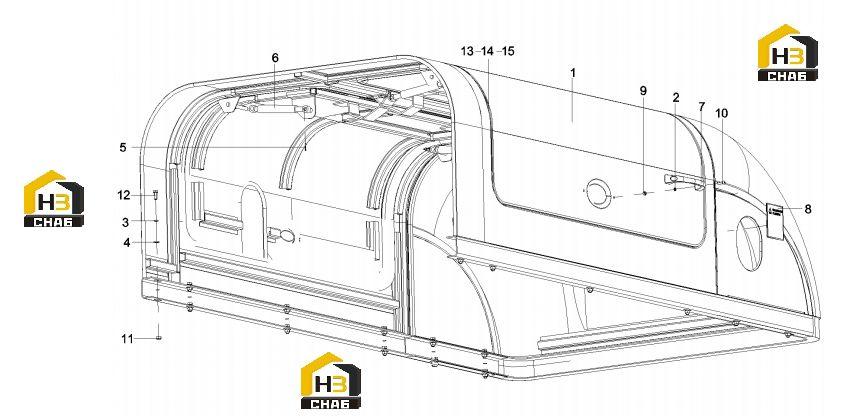

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hood GP, engine

Каталожный номер:11233826

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210401000016

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000017

Комплект:24

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000007

Комплект:24

Примечание:

№ на схеме:5

Наименование:Pin

Каталожный номер:A210491000009

Комплект:8

Примечание:

№ на схеме:6

Наименование:Spring, air

Каталожный номер:A229900003056

Комплект:4

Примечание:

№ на схеме:7

Наименование:Handle, door

Каталожный номер:A230199000010

Комплект:2

Примечание:

№ на схеме:8

Наименование:Warning board, hot

Каталожный номер:A820101990492

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:A210307000016

Комплект:4

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:A210210000017

Комплект:4

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:A210307000012

Комплект:24

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:24

Примечание:

№ на схеме:13

Наименование:Strip, seal

Каталожный номер:11083215

Комплект:2

Примечание:

№ на схеме:14

Наименование:Strip, seal

Каталожный номер:11083216

Комплект:2

Примечание:

№ на схеме:15

Наименование:Strip, seal

Каталожный номер:11127687

Комплект:2

Примечание:
