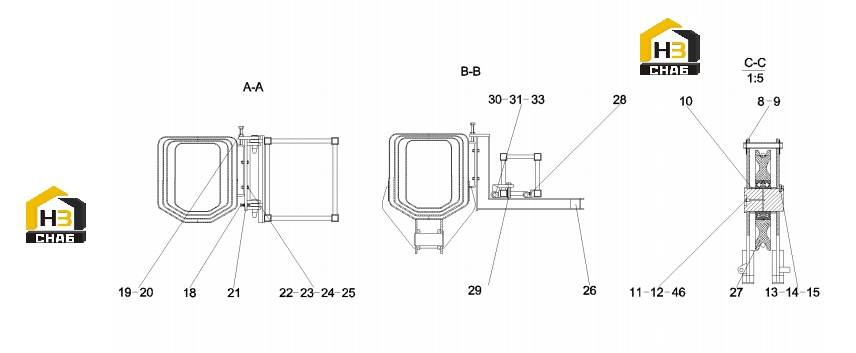

Крепление гуська 10131948

← Гусек 10131948 Шкив 10137574 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:8

Наименование:Pipe, rope guard

Каталожный номер:A820301015312

Комплект:2

Примечание:

№ на схеме:9

Наименование:Pin

Каталожный номер:A210491000031

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bushing, spacer

Каталожный номер:10131942

Комплект:2

Примечание:

№ на схеме:11

Наименование:Cup, oil

Каталожный номер:A210804000002

Комплект:1

Примечание:

№ на схеме:12

Наименование:Shaft

Каталожный номер:10137547

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000011

Комплект:2

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:15

Наименование:Plate, lock

Каталожный номер:10137549

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210110000013

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000443

Комплект:4

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:A210307000005

Комплект:5

Примечание:

№ на схеме:21

Наименование:Bracket, support

Каталожный номер:10131930

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000041

Комплект:8

Примечание:

№ на схеме:23

Наименование:Nut

Каталожный номер:A210307000001

Комплект:9

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:26

Наименование:Bracket GP

Каталожный номер:10131941

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pulley GP

Каталожный номер:10138100

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pin, elastic

Каталожный номер:A829900002661

Комплект:4

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:A210110000065

Комплект:1

Примечание:

№ на схеме:30

Наименование:Shaft, carrier roller

Каталожный номер:A820301016852

Комплект:2

Примечание:

№ на схеме:31

Наименование:Pulley

Каталожный номер:A820601040348

Комплект:2

Примечание:

№ на схеме:33

Наименование:Pin

Каталожный номер:A210491000018

Комплект:2

Примечание:

№ на схеме:46

Наименование:Cap, protection, nipple, grease

Каталожный номер:A290000001564

Комплект:1

Примечание:
