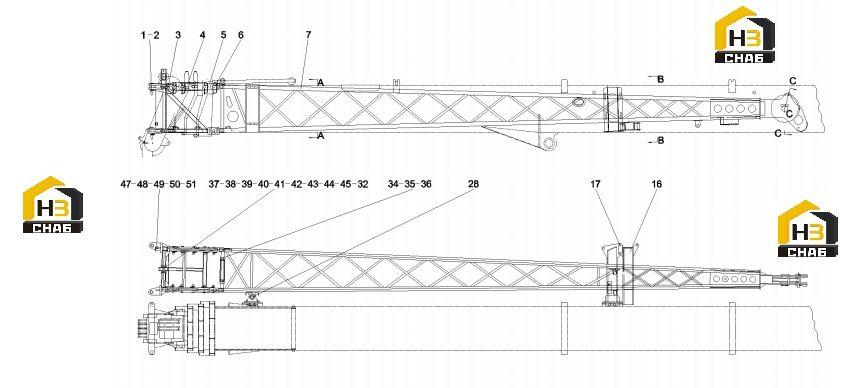

Гусек 10131948

← Крюк 11051639 Крепление гуська 10131948 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shaft, pin

Каталожный номер:10095077

Комплект:4

Примечание:

№ на схеме:2

Наименование:Pin, clamp

Каталожный номер:10034875

Комплект:14

Примечание:

№ на схеме:3

Наименование:Boom seat

Каталожный номер:10131917

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connection plate

Каталожный номер:00001582

Комплект:2

Примечание:

№ на схеме:5

Наименование:Connection plate

Каталожный номер:00001630

Комплект:2

Примечание:

№ на схеме:6

Наименование:Shaft, pin

Каталожный номер:10137541

Комплект:12

Примечание:

№ на схеме:7

Наименование:Boom

Каталожный номер:10131913

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plate, fold

Каталожный номер:10095188

Комплект:1

Примечание:

№ на схеме:17

Наименование:Inserted pin

Каталожный номер:10095212

Комплект:2

Примечание:

№ на схеме:28

Наименование:Pin, elastic

Каталожный номер:A829900002661

Комплект:4

Примечание:

№ на схеме:32

Наименование:Pin

Каталожный номер:A210491000016

Комплект:2

Примечание:

№ на схеме:34

Наименование:Sleeve

Каталожный номер:00001586

Комплект:1

Примечание:

№ на схеме:35

Наименование:Shaft

Каталожный номер:00001588

Комплект:1

Примечание:

№ на схеме:36

Наименование:Pin

Каталожный номер:A210501000039

Комплект:2

Примечание:

№ на схеме:37

Наименование:Pulley GP

Каталожный номер:10137574

Комплект:1

Примечание:

№ на схеме:38

Наименование:Shaft

Каталожный номер:10137585

Комплект:1

Примечание:

№ на схеме:39

Наименование:Sleeve, shaft

Каталожный номер:10137589

Комплект:2

Примечание:

№ на схеме:40

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:2

Примечание:

№ на схеме:41

Наименование:Washer

Каталожный номер:A210405000007

Комплект:3

Примечание:

№ на схеме:42

Наименование:Washer

Каталожный номер:A210401000017

Комплект:3

Примечание:

№ на схеме:43

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:1

Примечание:

№ на схеме:44

Наименование:Plate, mounting

Каталожный номер:10137593

Комплект:1

Примечание:

№ на схеме:45

Наименование:Keep rod

Каталожный номер:10137597

Комплект:1

Примечание:

№ на схеме:47

Наименование:Bracket, fixed, magnet, jib

Каталожный номер:11166807

Комплект:1

Примечание:

№ на схеме:48

Наименование:Bolt

Каталожный номер:A210111000082

Комплект:1

Примечание:

№ на схеме:49

Наименование:Nut

Каталожный номер:A210307000016

Комплект:1

Примечание:

№ на схеме:50

Наименование:Washer

Каталожный номер:A210401000016

Комплект:1

Примечание:

№ на схеме:51

Наименование:Washer

Каталожный номер:A210405000006

Комплект:1

Примечание:
