Узел клапана лебедки и мотора лебедки 14091600

Узел клапана лебедки и мотора лебедки 14091600

← Трубопровод лебедки 11568454 Клапан лебедки 13594621 →

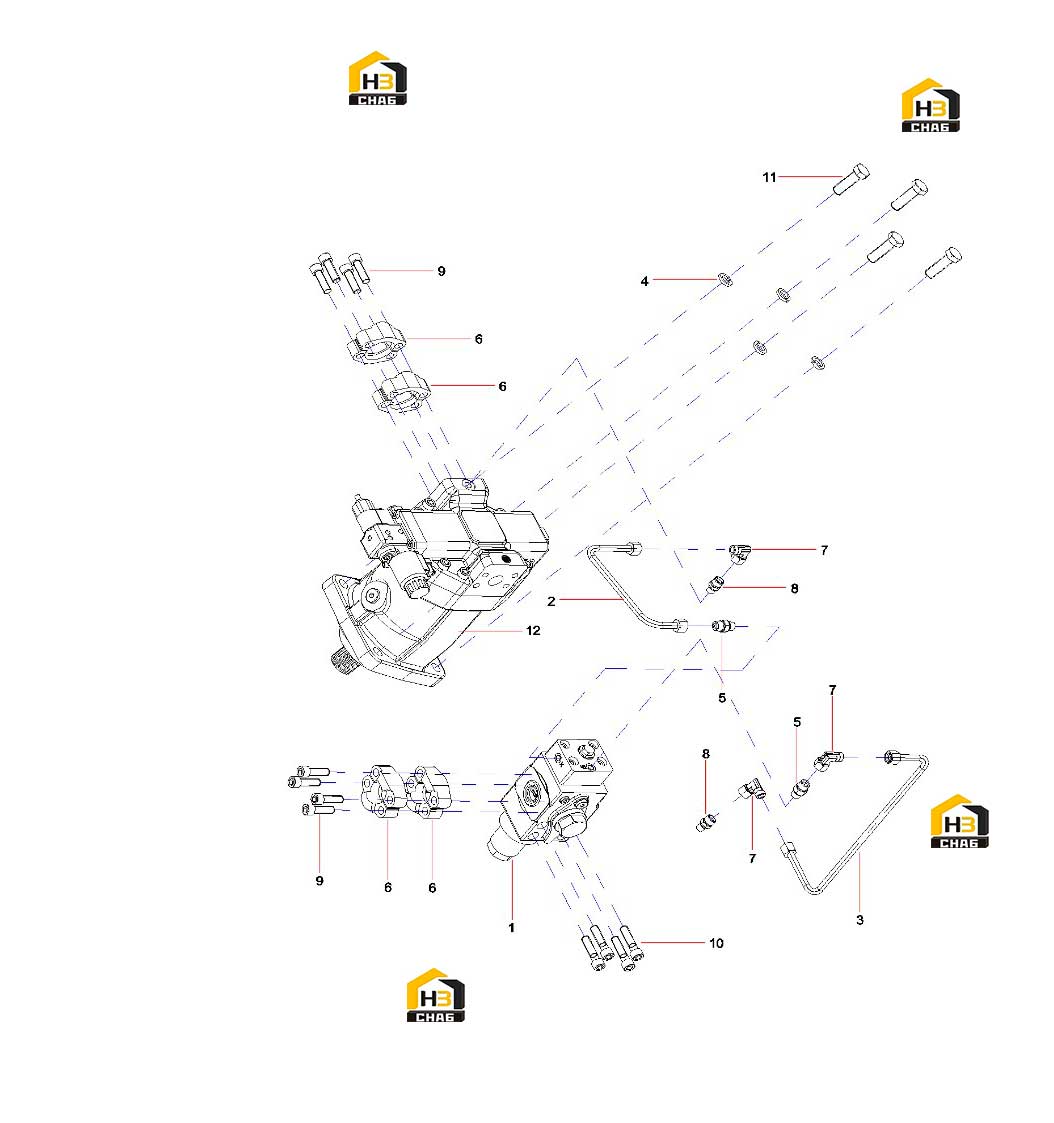

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Valve Assembly, Counterbalance, Hoist
Каталожный номер:13594621
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Tube Assembly
Каталожный номер:14091527
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Tube Assembly
Каталожный номер:13666356
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210401000004
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Fitting, Adapter
Каталожный номер:A229900002544
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Flange, Split
Каталожный номер:B210780000004
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Fitting, Elbow
Каталожный номер:B210780000636
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Fitting, Adapter
Каталожный номер:B210780001286
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw
Каталожный номер:A210204000023
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw
Каталожный номер:A210204000025
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:A210111000243
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Motor Assembly, Plunger
Каталожный номер:11567284
Комплект:1
Примечание:
