Трубопровод лебедки 11568454

← Клапан разгрузочный 12229817 Узел клапана лебедки и мотора лебедки 14091600 →

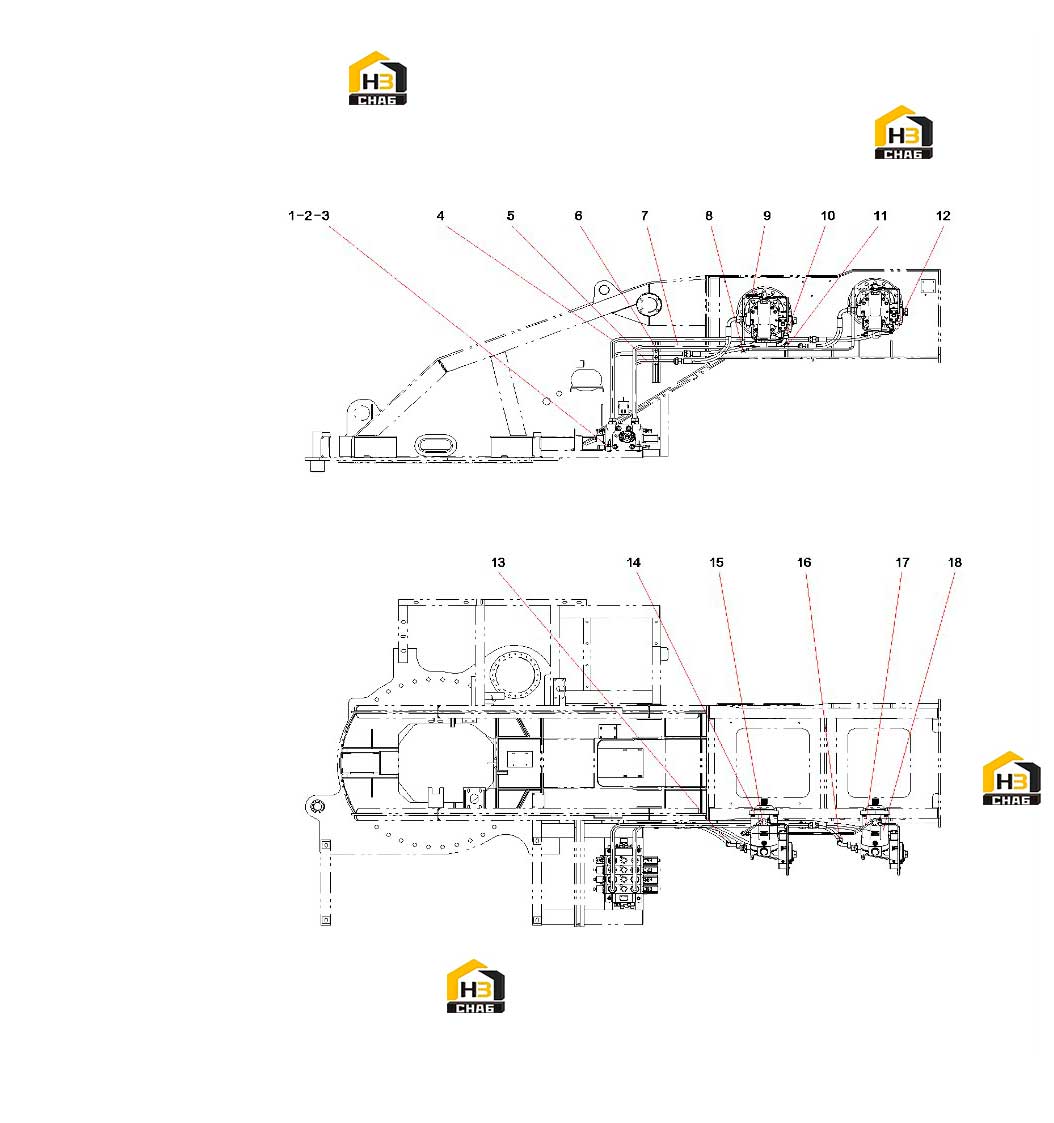

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210110000180

Комплект:4

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:4

Наименование:Tube Assembly

Каталожный номер:11568247

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tube Assembly

Каталожный номер:11568404

Комплект:1

Примечание:

№ на схеме:6

Наименование:Tube Assembly

Каталожный номер:11568402

Комплект:1

Примечание:

№ на схеме:7

Наименование:Tube Assembly

Каталожный номер:11568260

Комплект:1

Примечание:

№ на схеме:8

Наименование:Fitting, Tee

Каталожный номер:A229900002504

Комплект:1

Примечание:

№ на схеме:9

Наименование:Tube Assembly

Каталожный номер:13065535

Комплект:1

Примечание:

№ на схеме:10

Наименование:Fitting, Adapter, Flange

Каталожный номер:B210780000059

Комплект:3

Примечание:

№ на схеме:11

Наименование:Clamp, Tube, Single

Каталожный номер:A229900002039

Комплект:4

Примечание:

№ на схеме:12

Наименование:Fitting, Elbow

Каталожный номер:A229900003381

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose Assembly

Каталожный номер:B230103000952

Комплект:2

Примечание:

№ на схеме:14

Наименование:Valve Installation, Counterbalance, Hoist

Каталожный номер:14091600

Комплект:2

Примечание:

№ на схеме:15

Наименование:Fitting, Elbow

Каталожный номер:B210780001392

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose Assembly

Каталожный номер:B230103000915

Комплект:1

Примечание:

№ на схеме:17

Наименование:Tube Assembly

Каталожный номер:13066082

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose Assembly

Каталожный номер:B230103002579

Комплект:1

Примечание:
