Узел балки выносной опоры 12696528

← Крюк укладочный стрелы 11584037 Балка выносной опоры 12696529 →

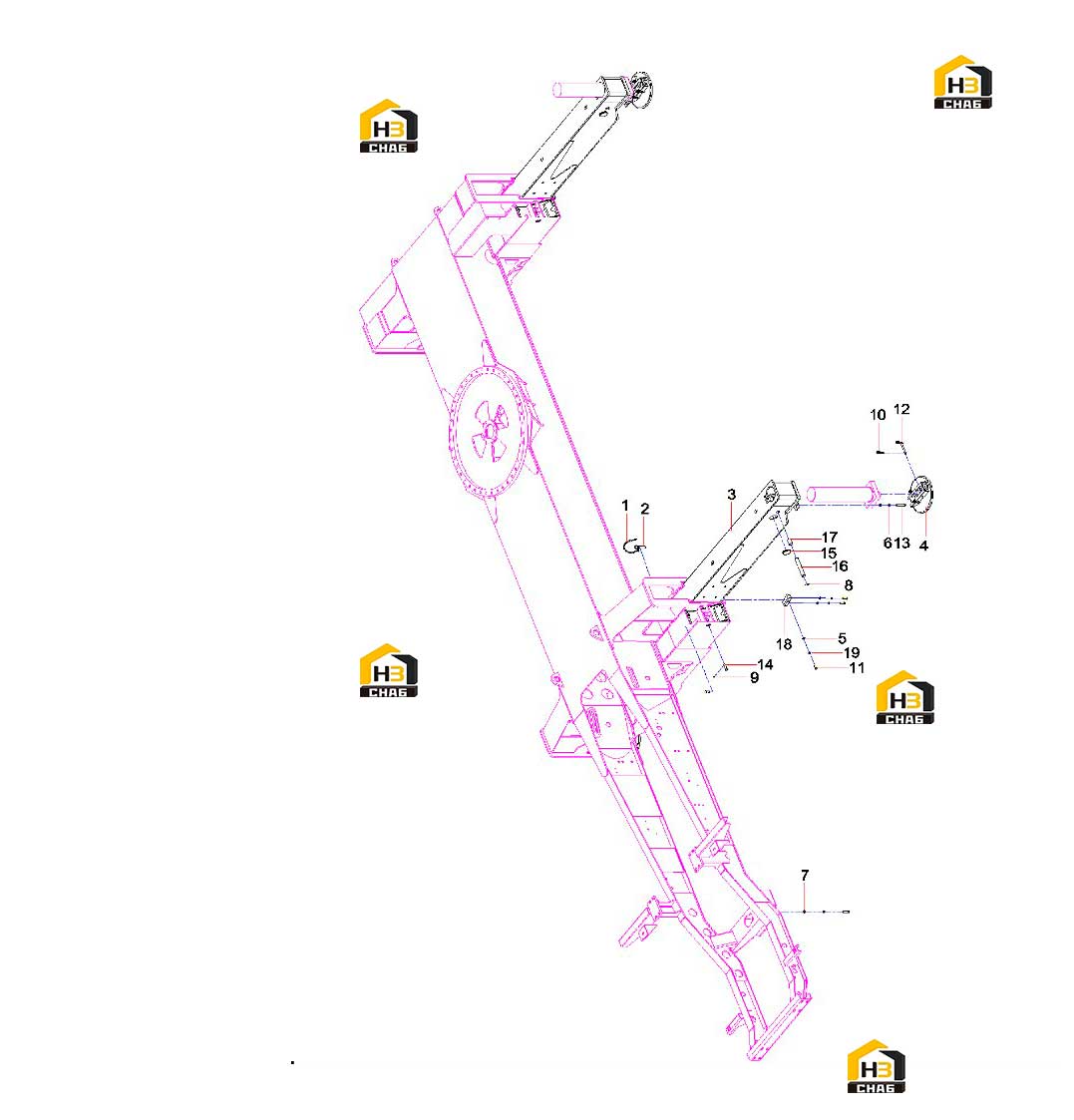

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Chain

Каталожный номер:60206030

Комплект:4

Примечание:

№ на схеме:2

Наименование:Pin, Weldment

Каталожный номер:A810420000979

Комплект:4

Примечание:

№ на схеме:3

Наименование:Outrigger Beam

Каталожный номер:12696529

Комплект:4

Примечание:

№ на схеме:4

Наименование:Float, Outrigger

Каталожный номер:12103402

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210405000007

Комплект:24

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210401000004

Комплект:16

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210405000003

Комплект:16

Примечание:

№ на схеме:8

Наименование:Ring, Snap

Каталожный номер:A210414000028

Комплект:8

Примечание:

№ на схеме:9

Наименование:Pin, Cotter

Каталожный номер:A210501000008

Комплект:4

Примечание:

№ на схеме:10

Наименование:Clip

Каталожный номер:A829900002661

Комплект:16

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:24

Примечание:

№ на схеме:12

Наименование:Pin, D1

Каталожный номер:13342625

Комплект:8

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210110000281

Комплект:16

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:A210508000062

Комплект:4

Примечание:

№ на схеме:15

Наименование:Plug

Каталожный номер:10003350

Комплект:8

Примечание:

№ на схеме:16

Наименование:Pin, D2

Каталожный номер:13336564

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bushing, Spacer

Каталожный номер:11048554

Комплект:8

Примечание:

№ на схеме:18

Наименование:Wear Pad, Adjustable

Каталожный номер:13970307

Комплект:8

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210401000017

Комплект:24

Примечание:
