Балка выносной опоры 12696529

← Узел балки выносной опоры 12696528 Капот двигателя 12643713 →

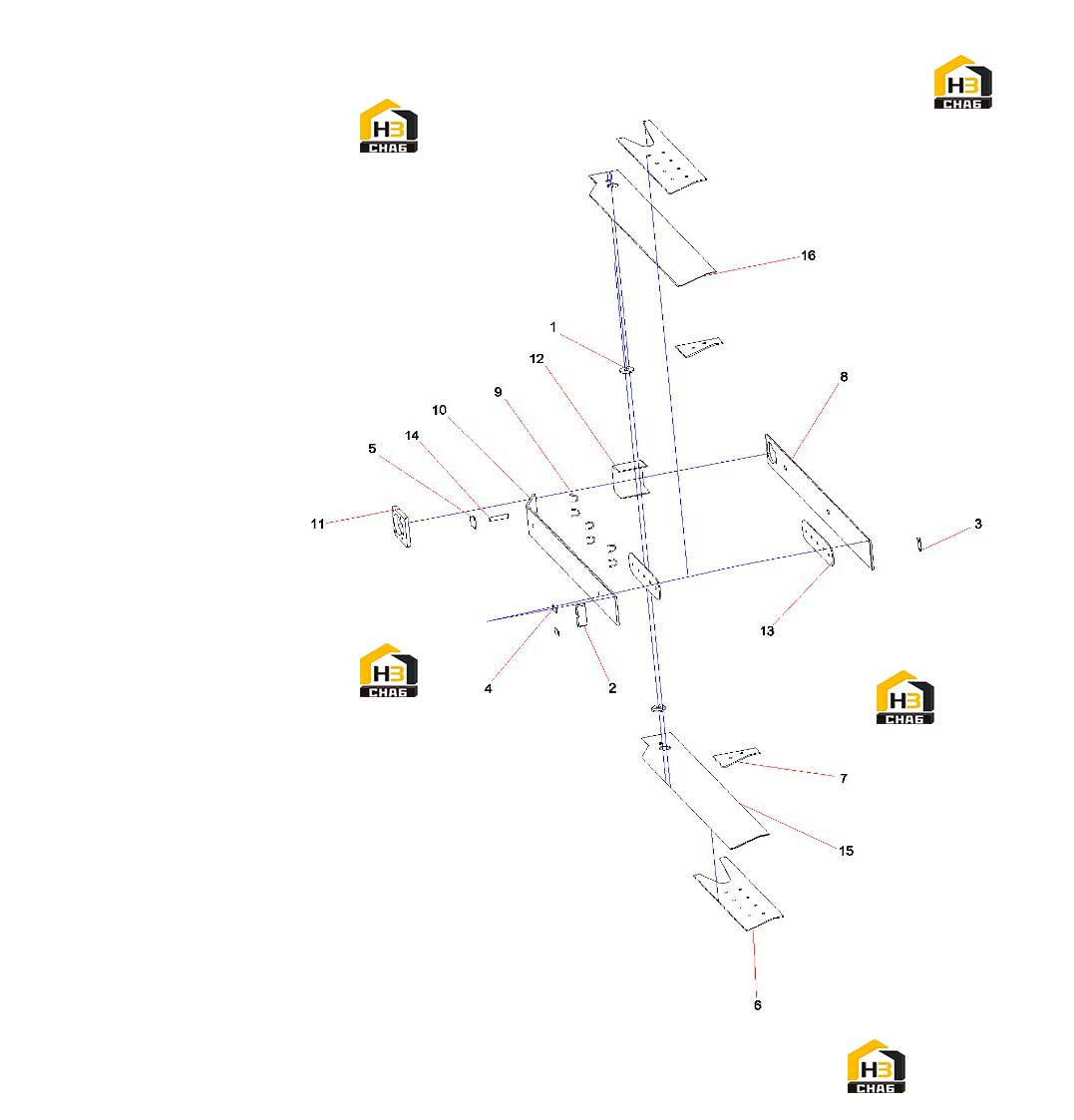

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cap

Каталожный номер:10009417

Комплект:2

Примечание:

№ на схеме:2

Наименование:Stiffener, Rear

Каталожный номер:13321451

Комплект:1

Примечание:

№ на схеме:3

Наименование:Overlapping Block, Outrigger

Каталожный номер:14090849

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cushion

Каталожный номер:11152315

Комплект:2

Примечание:

№ на схеме:5

Наименование:Wear Pad, Wire Rope

Каталожный номер:11048560

Комплект:1

Примечание:

№ на схеме:6

Наименование:Stiffener, Side Plate

Каталожный номер:12943354

Комплект:2

Примечание:

№ на схеме:7

Наименование:Stiffener, Interior, Plate

Каталожный номер:13961906

Комплект:2

Примечание:

№ на схеме:8

Наименование:Cover Plate, Top

Каталожный номер:12039808

Комплект:1

Примечание:

№ на схеме:9

Наименование:Block, U-type

Каталожный номер:12847336

Комплект:6

Примечание:

№ на схеме:10

Наименование:Cover Plate, Lower

Каталожный номер:12040146

Комплект:1

Примечание:

№ на схеме:11

Наименование:Coupling Plate, Cylinder

Каталожный номер:12040194

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cover Plate, Front

Каталожный номер:12040218

Комплект:1

Примечание:

№ на схеме:13

Наименование:Stiffener, Cover Plate

Каталожный номер:12040863

Комплект:2

Примечание:

№ на схеме:14

Наименование:Tube, Support

Каталожный номер:12212278

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate, Side

Каталожный номер:12609963

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plate, Side

Каталожный номер:12609964

Комплект:1

Примечание:
