Устройство вспомогательного крюка 12239775

Устройство вспомогательного крюка 12239775

← Крюк 11051639 Крюк вспомогательный 10137968 →

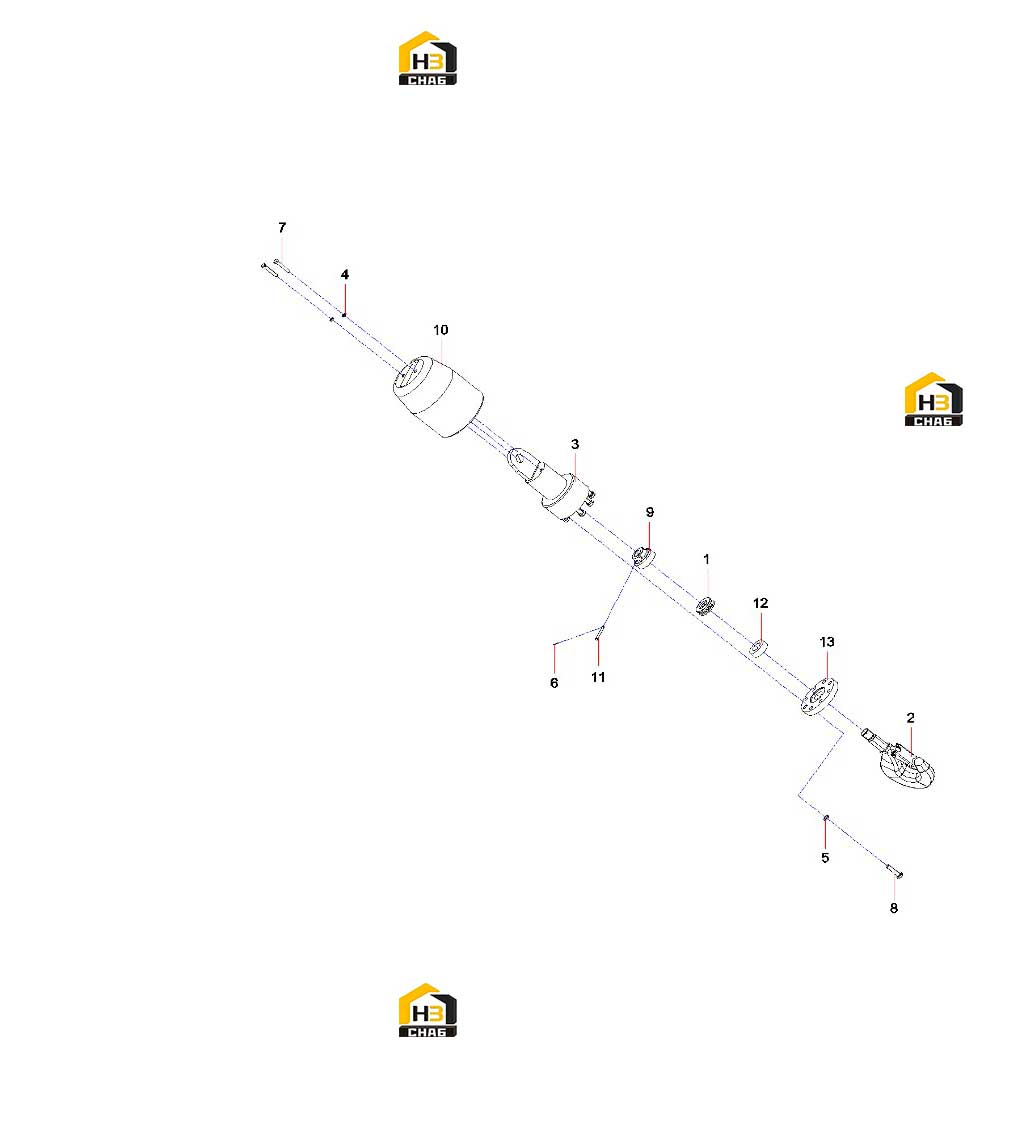

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bearing, Roller
Каталожный номер:A210651000026
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hook Block Installation, Auxiliary
Каталожный номер:10137968
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Counterweight
Каталожный номер:12239762
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210401000002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210401000004
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clip
Каталожный номер:A210501000043
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:A210111000045
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:A210111000290
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut
Каталожный номер:10137989
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Housing
Каталожный номер:11531435
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pin
Каталожный номер:11541517
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bushing
Каталожный номер:11531155
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Cover Plate, Bottom
Каталожный номер:11531257
Комплект:1
Примечание:
