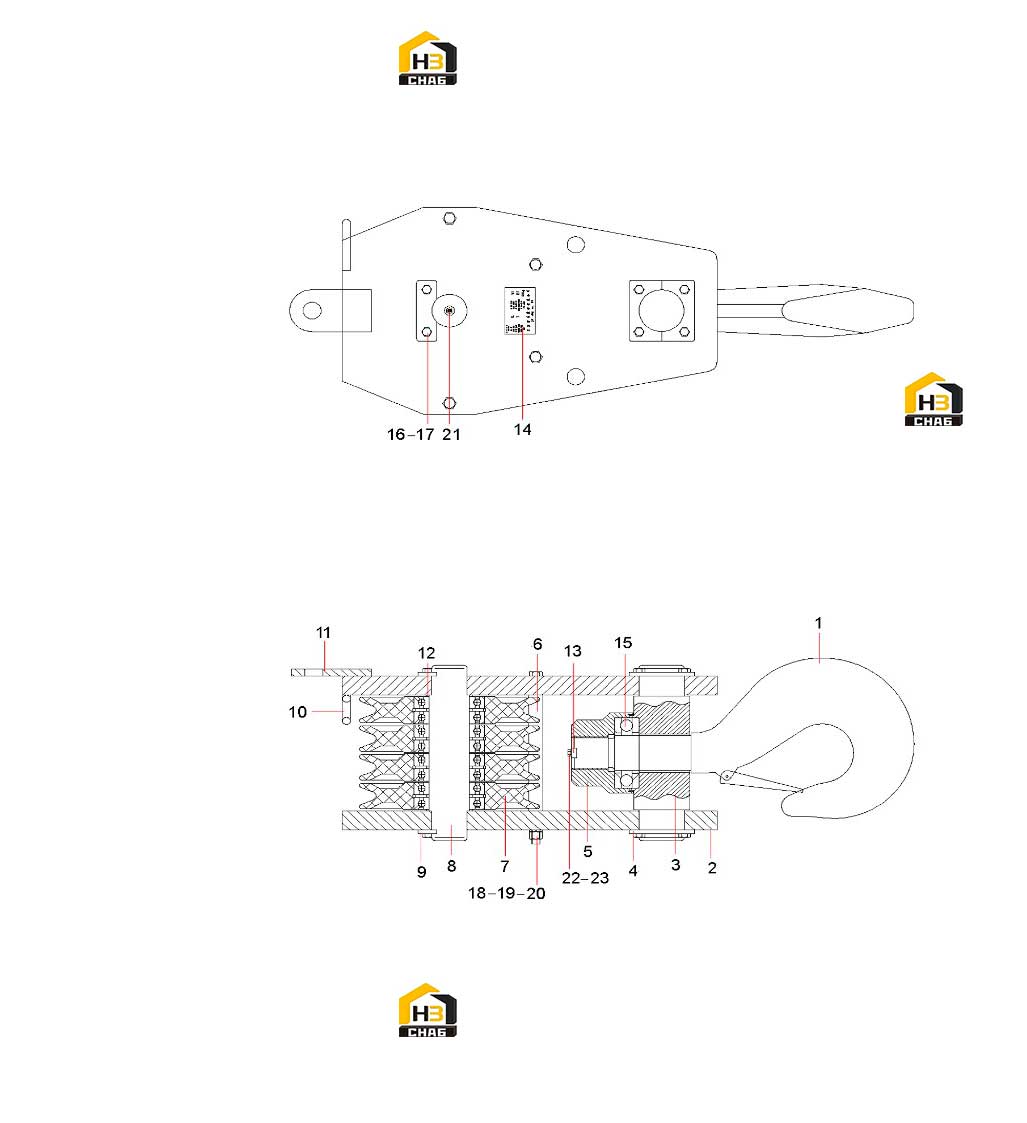

Крюк 11051639

← Шкив 12828992 Устройство вспомогательного крюка 12239775 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hook

Каталожный номер:60167909

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plate, Side

Каталожный номер:60167918

Комплект:2

Примечание:

№ на схеме:3

Наименование:Housing

Каталожный номер:60168126

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plate, Lock

Каталожный номер:60168018

Комплект:4

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:60167997

Комплект:1

Примечание:

№ на схеме:6

Наименование:Sleeve, Support

Каталожный номер:60168089

Комплект:4

Примечание:

№ на схеме:7

Наименование:Sheave Assembly

Каталожный номер:60168025

Комплект:4

Примечание:

№ на схеме:8

Наименование:Pin

Каталожный номер:60168022

Комплект:1

Примечание:

№ на схеме:9

Наименование:Lock Plate

Каталожный номер:60168099

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bar, Tie

Каталожный номер:60167913

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bracket, Lifting

Каталожный номер:60167996

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring, Retainer

Каталожный номер:60167987

Комплект:5

Примечание:

№ на схеме:13

Наименование:Lock Plate

Каталожный номер:60167928

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nameplate

Каталожный номер:60168112

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bearing, Roller

Каталожный номер:60017178

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:24003524

Комплект:12

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210401000002

Комплект:12

Примечание:

№ на схеме:18

Наименование:Bolt, Hexagon

Каталожный номер:60168049

Комплект:4

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:24000856

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:24000613

Комплект:4

Примечание:

№ на схеме:21

Наименование:Fitting, Grease

Каталожный номер:A880899010002

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000606

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bolt, Hexagon

Каталожный номер:60168050

Комплект:2

Примечание:
